B15 AIR-S + Xpipe Beveler SET - Pneumatický úkosovací systém (snížené otáčky) - Vyrobeno v ČR!

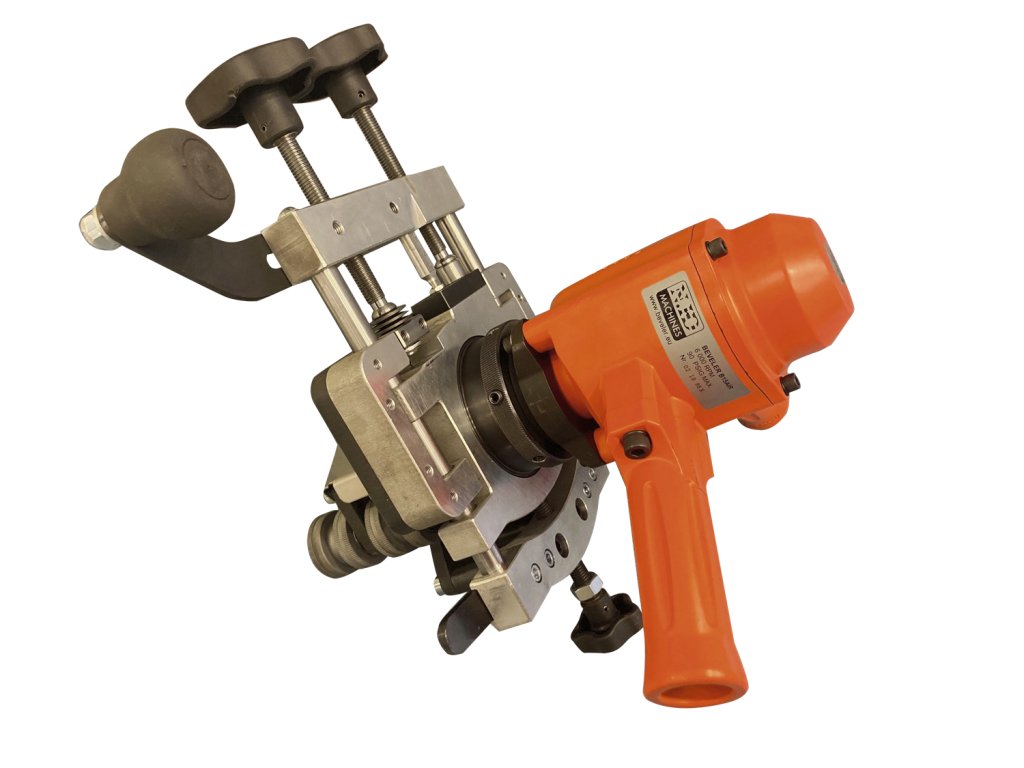

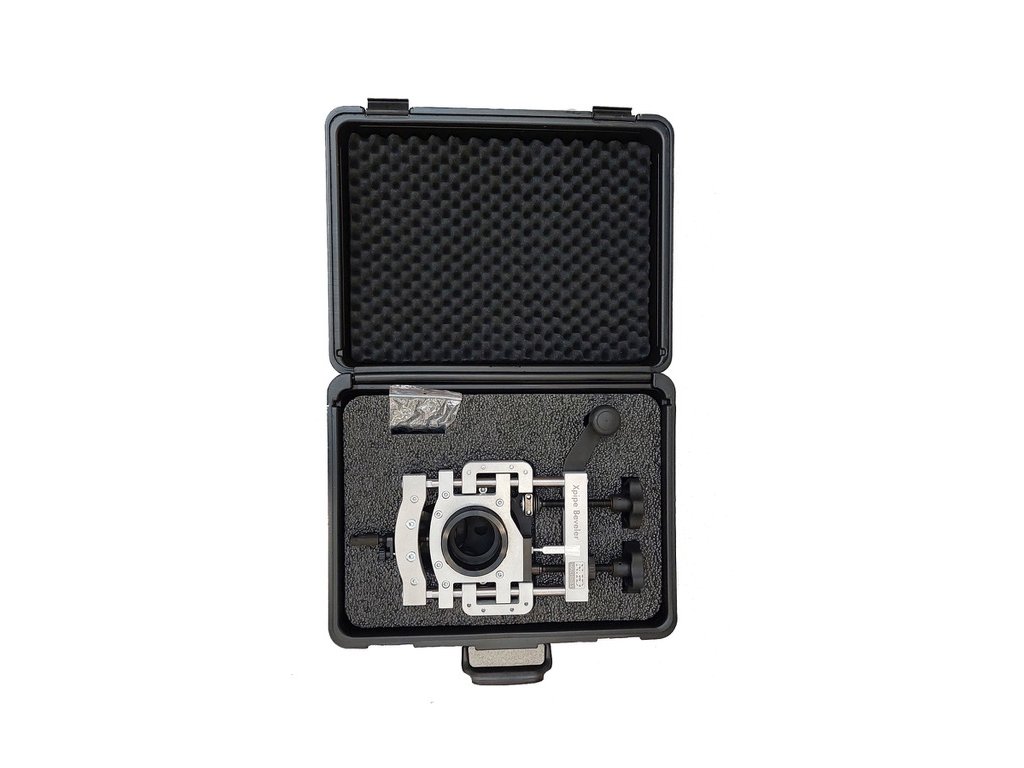

Úkosovací systém B15 AIR-S + Xpipe Beveler set

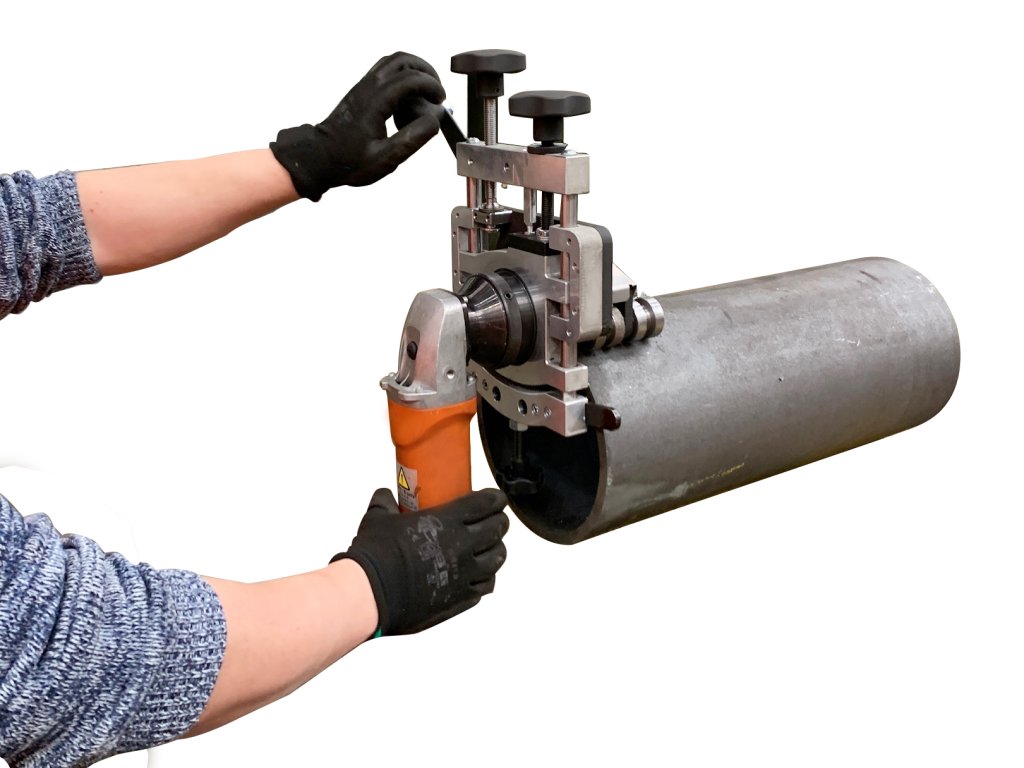

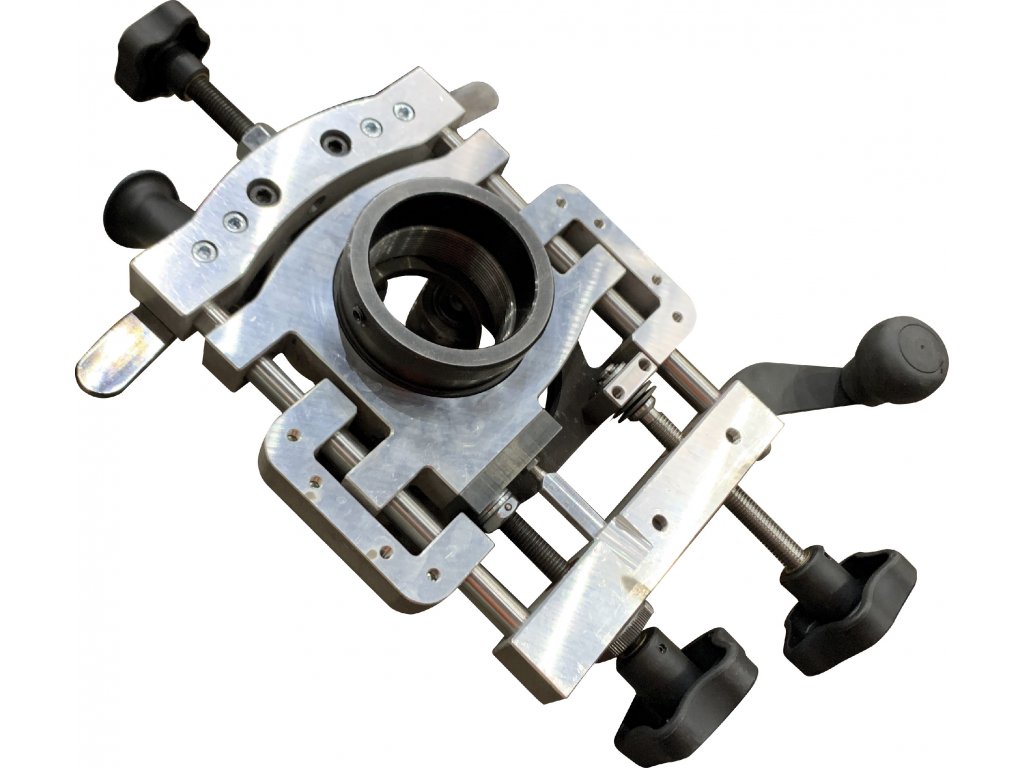

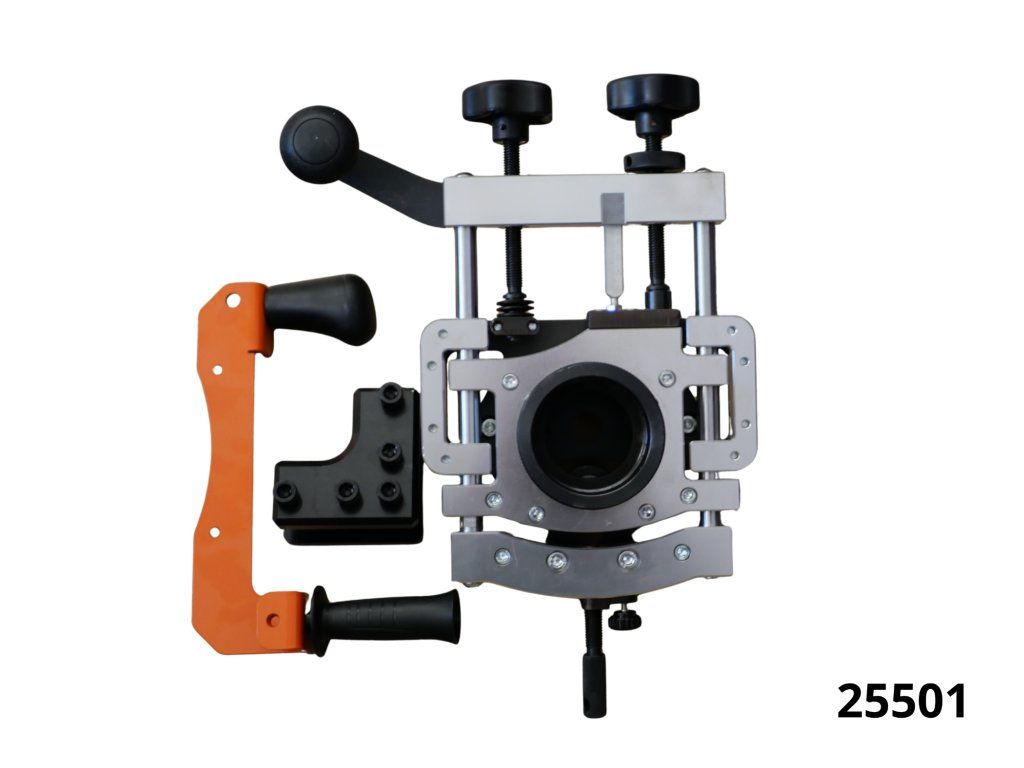

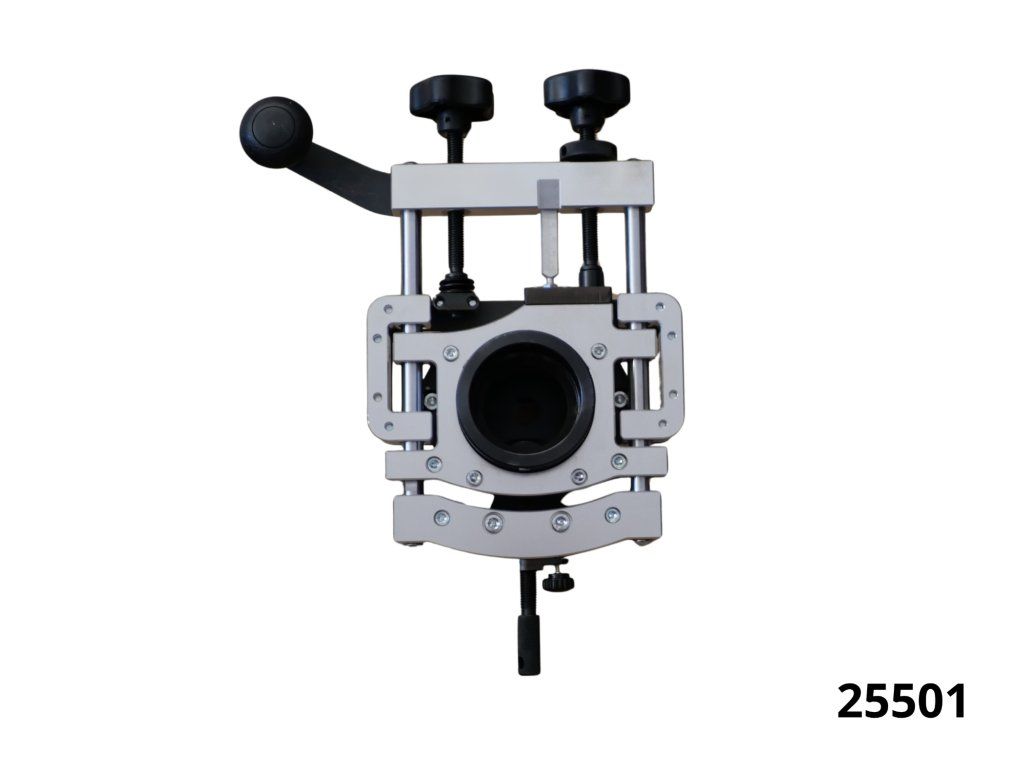

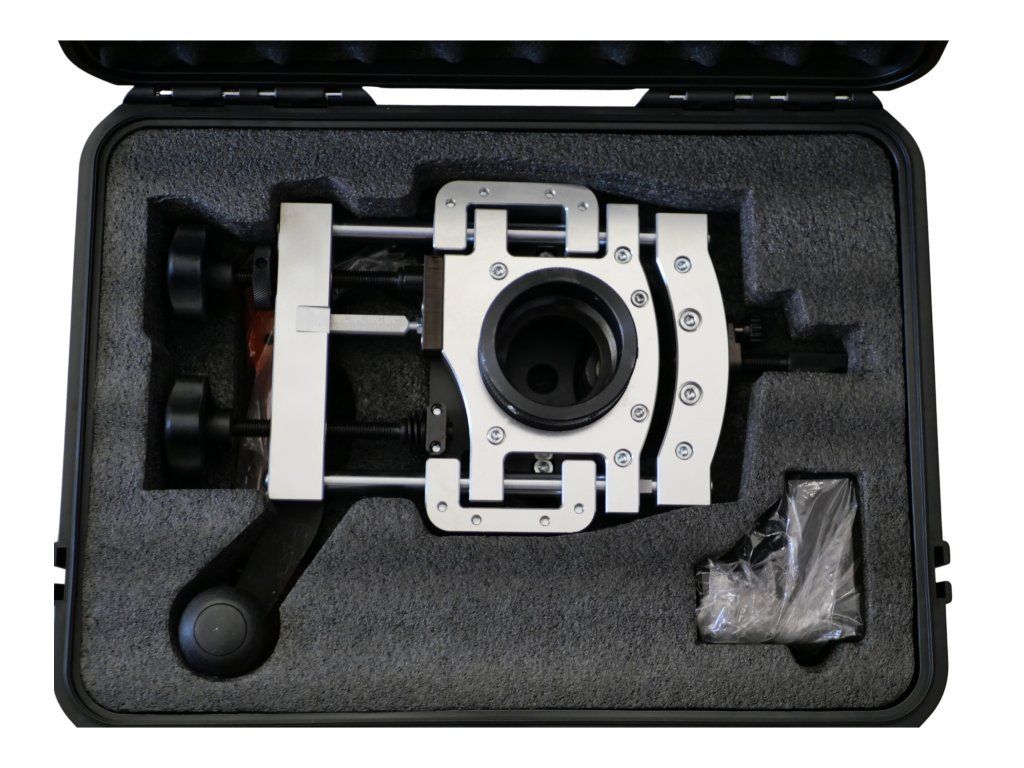

Xpipe Beveler - Přípravek na ukosování trubek

VÝROBA V ČR.

Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.

Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

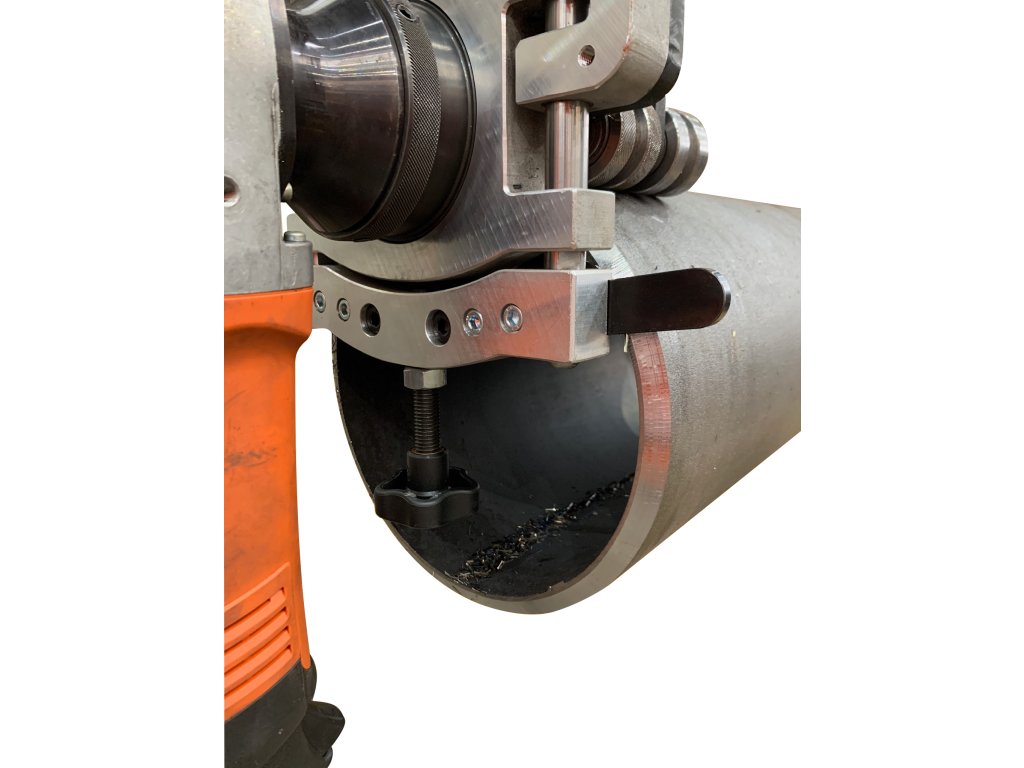

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.

Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.

• Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.

• Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.

• Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.

• Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.

• Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.

• Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.

• Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.

• Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

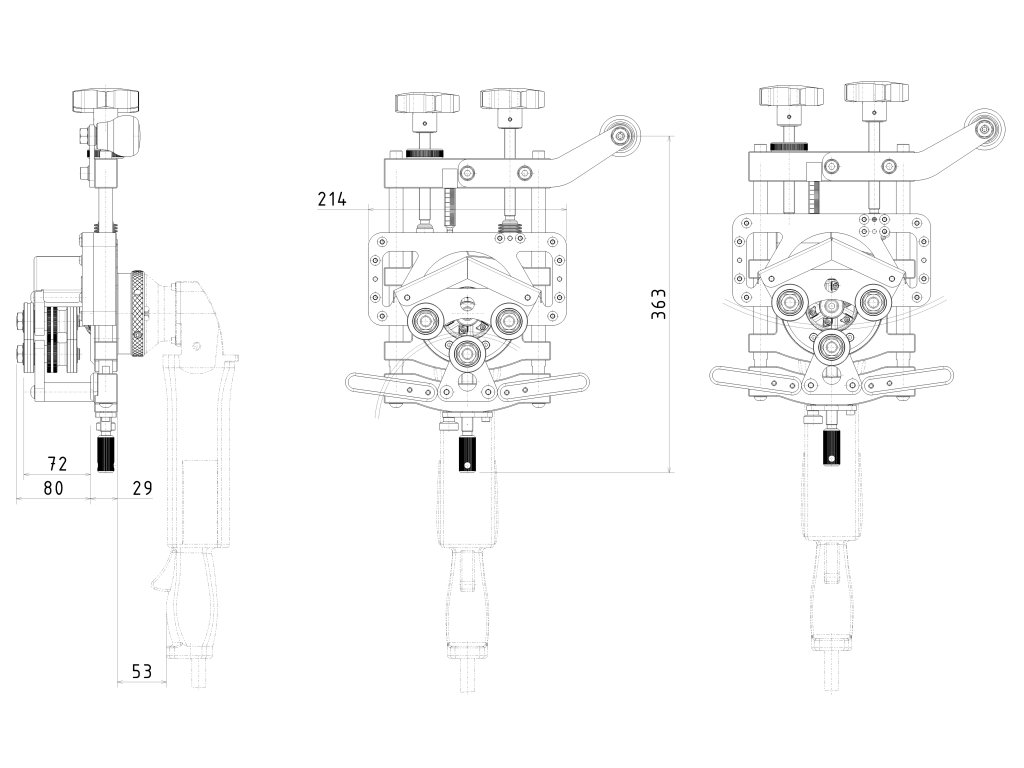

Technická data:

• Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR

• Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)

• Šířka úkosu: dle použitého stroje (10 mm / 15 mm)

• Rozsah (obrábění vnějšího průměru OD):  >Ø 85 mm

• Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm

• Rozsah (obrábění vnitřního průměru ID):  >Ø 500 mm (menší Ø se spec. příslušenstvím)

• Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm

• Minimální hloubka kotvení: 80 mm

• Posuv: ruční

• Hmotnost: 8 kg (bez stroje)

________________________________________________________________________________________

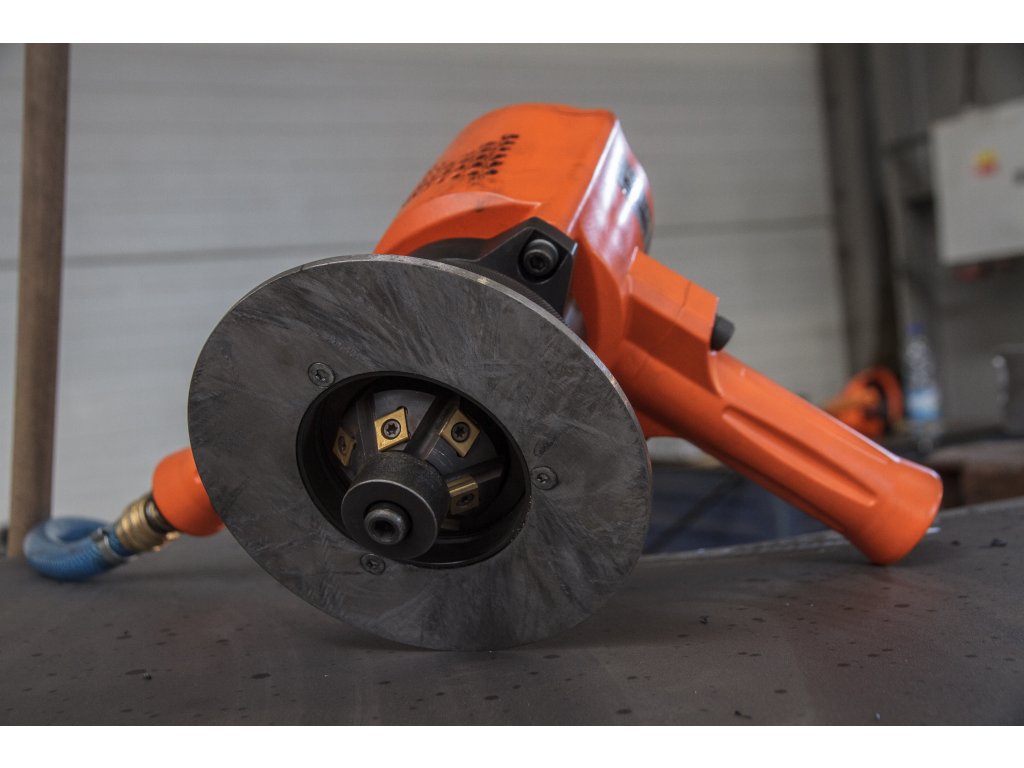

Úkosovací systém B15 AIR-S

- Maximální šířka úkosu 15 mm

- Funkce zaoblení hran

VÝROBA V ČR.

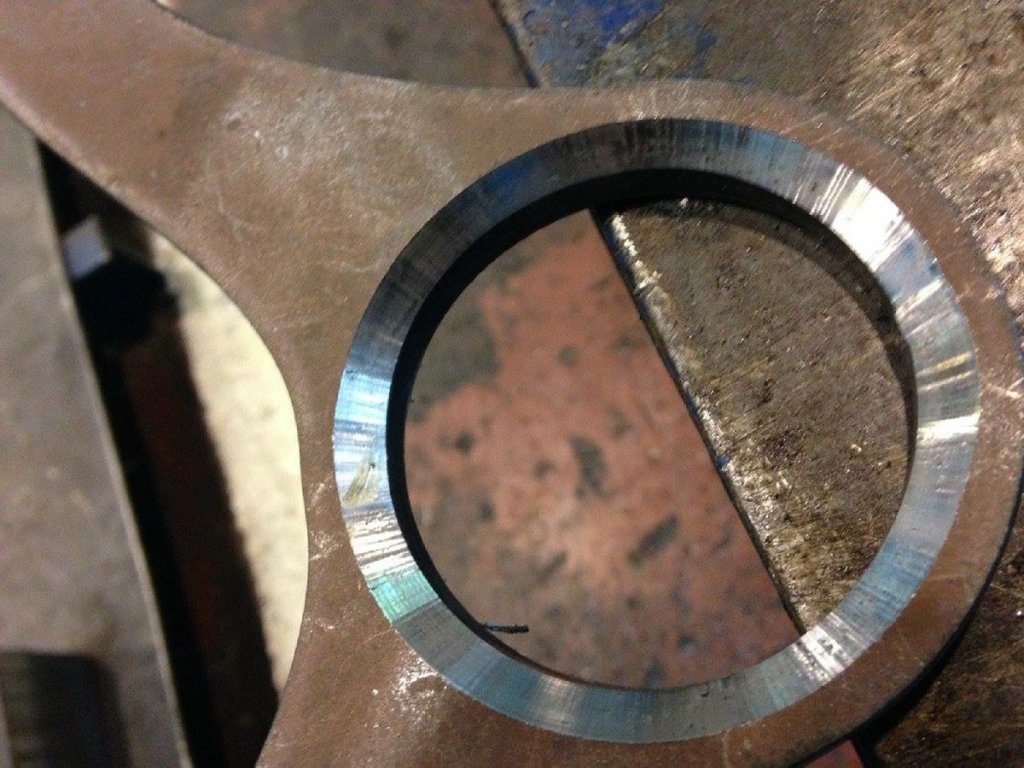

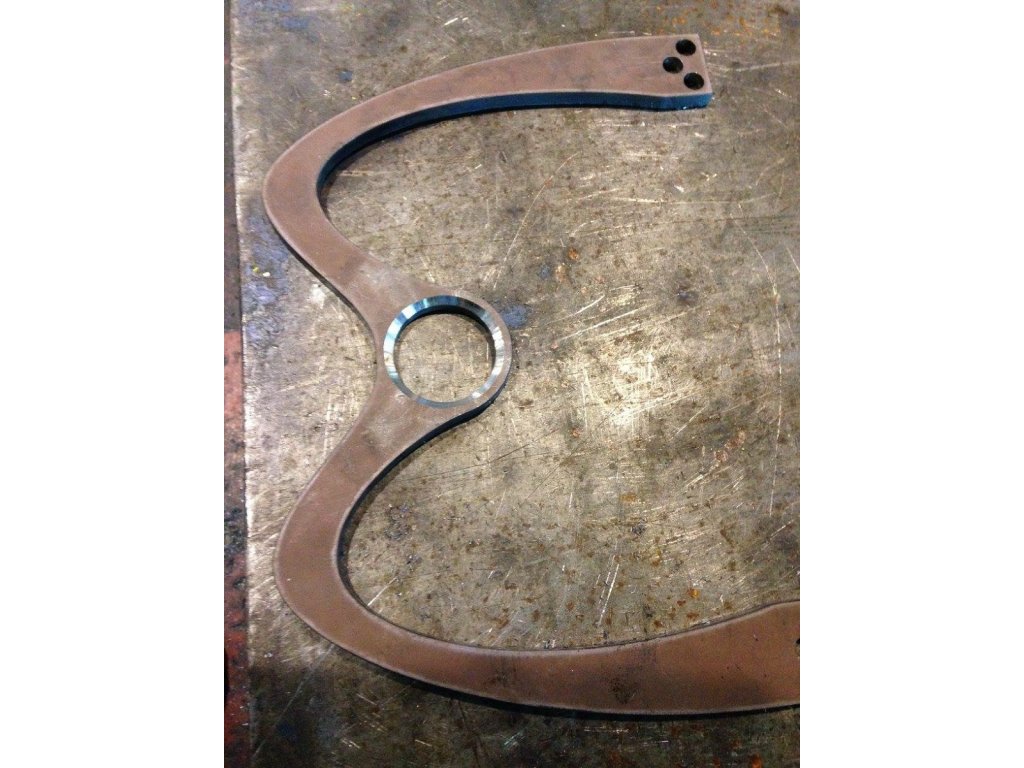

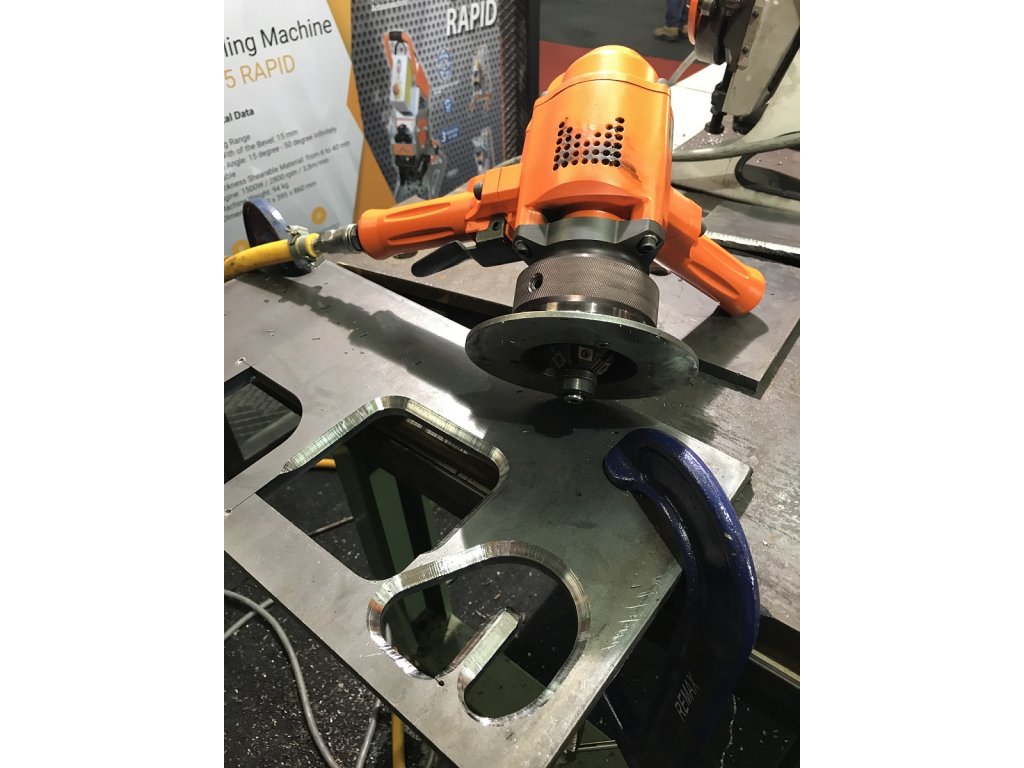

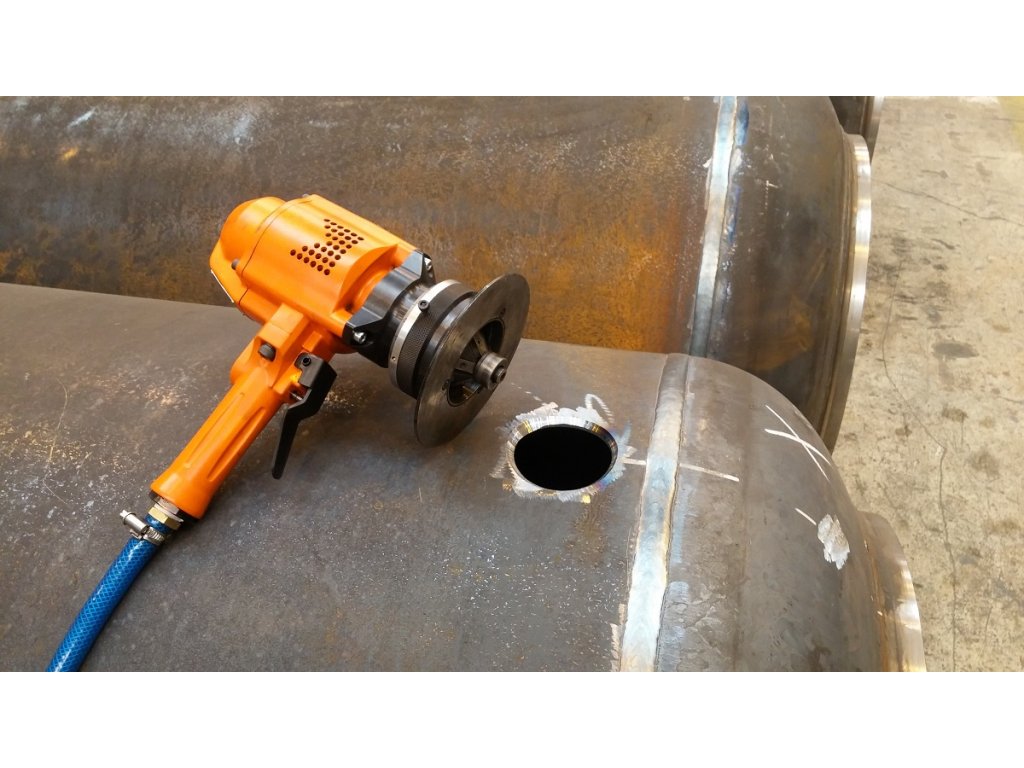

Určeno pro úkosování a odjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto pro výrobu pohledových úkosů a přípravu pro svařování. Silný pneumatický pohon pro extrémní zatížení.

• Stupnice pro přesné nastavení velikostí úkosu.

• Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.

• Výměnná hlava pro změnu úhlu úkosu.

• Ruční výkonné zařízení.

• Vhodné i pro provozy s rizikem výbuchu.

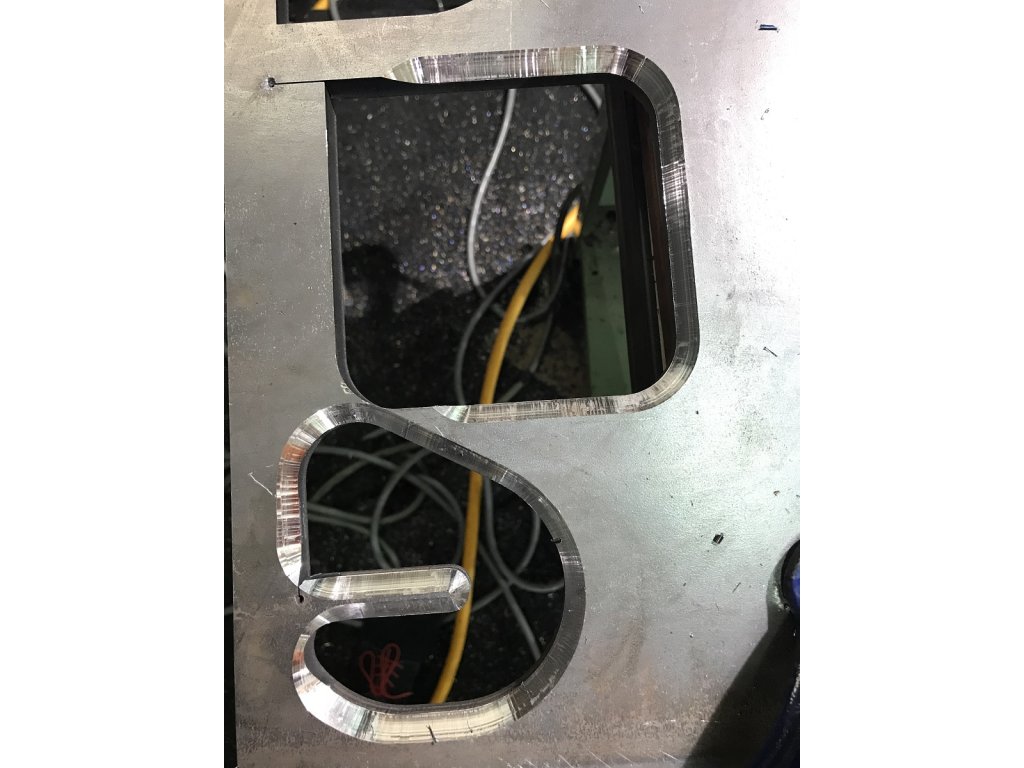

• Funkce zaoblení hran, příprava před povrchovou úpravou.

Technická data:

• Úhel úkosu: výměnná hlava 30°, 37,5°, 45°,50°, 60°- další úhly na poptávku

• Radius: R2,5 mm / R3,5 mm / R4 mm

• Šířka úkosu: 0 až 15 mm < 400 MPa - 0až 8 mm > 400 MPa

• Motor: Pneumatický

• Výkon motoru: 2984 W

• Otáčky: 4500 ot./min

• Spotřeba vzduchu: 750 l/min

• Pracovní tlak: 6 bar

• Hmotnost: 7,5 kg
