B10 ELECTRA + Xpipe Beveler SET- Úkosovací systém - Vyrobeno v ČR!

3 hodnocení

Tip Vyrobeno v ČR!
  • 1 z 29


Cenově výhodný set - Ukosovací systém B10 ELECTRA + Přípravek pro ukosování trubek Xpipe Beveler

Dostupnost Skladem (2 ks)
Cena 89 388,75 Kč včetně DPH
73 875 Kč / ks
Kód produktu 25304
Značka NKO MACHINES
Webová stránka značky nko.cz
Kategorie ÚKOSOVÁNÍ
Záruka 2 roky

Úkosovací systém B10 ELECTRA + Xpipe Beveler set

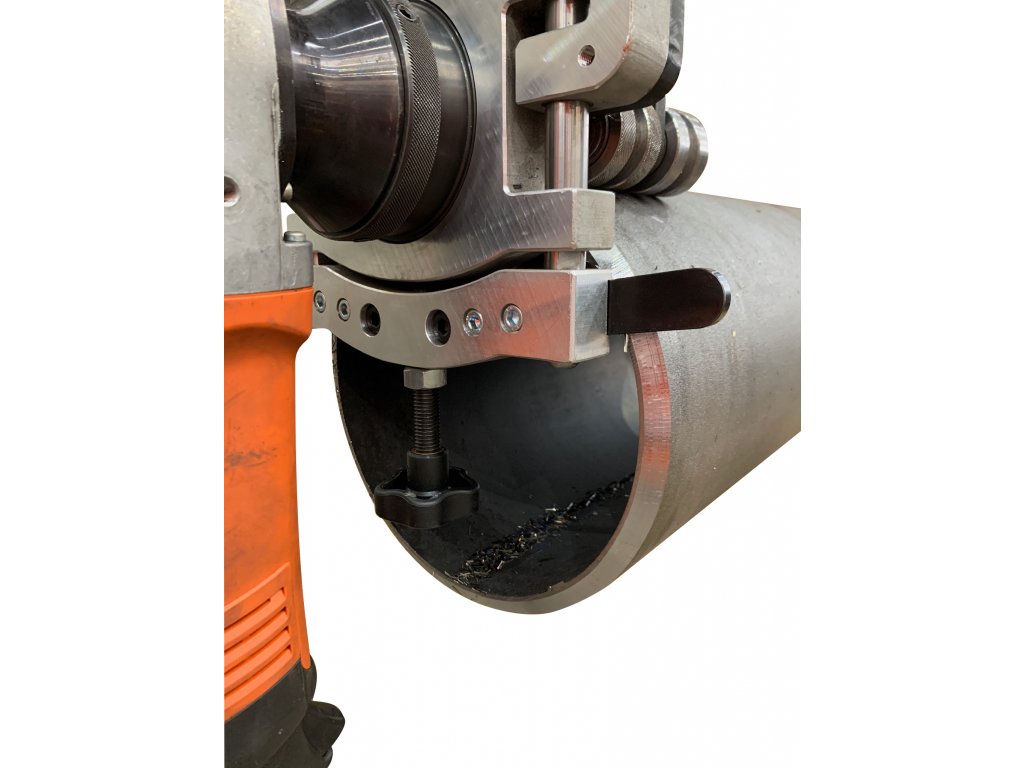

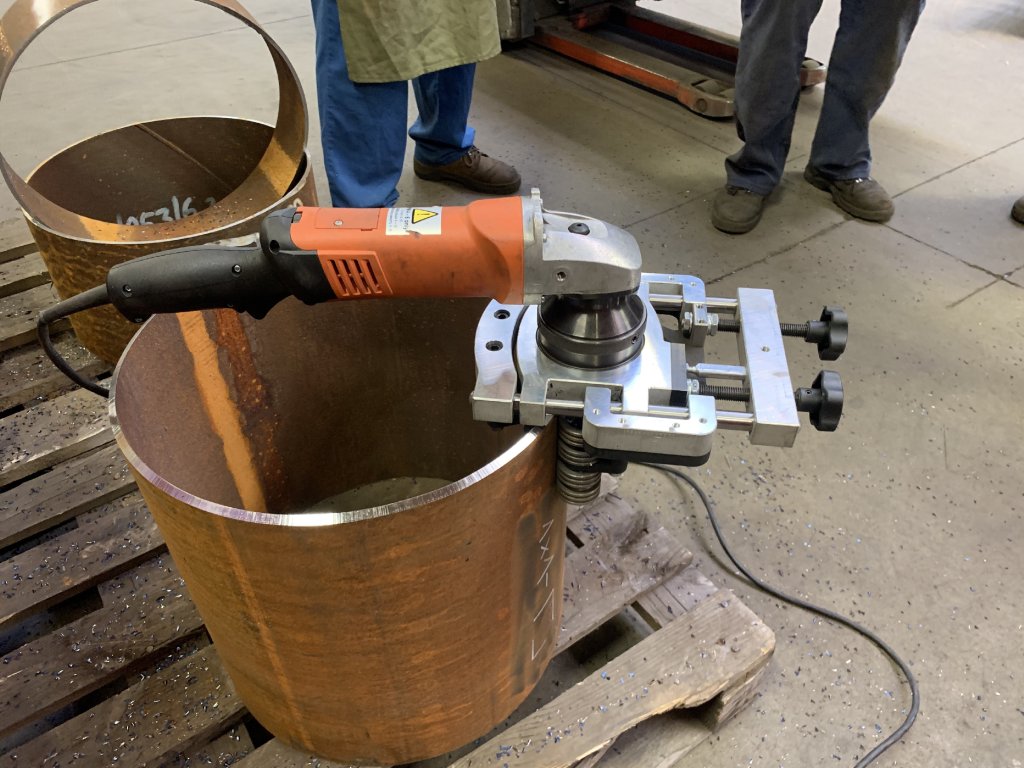

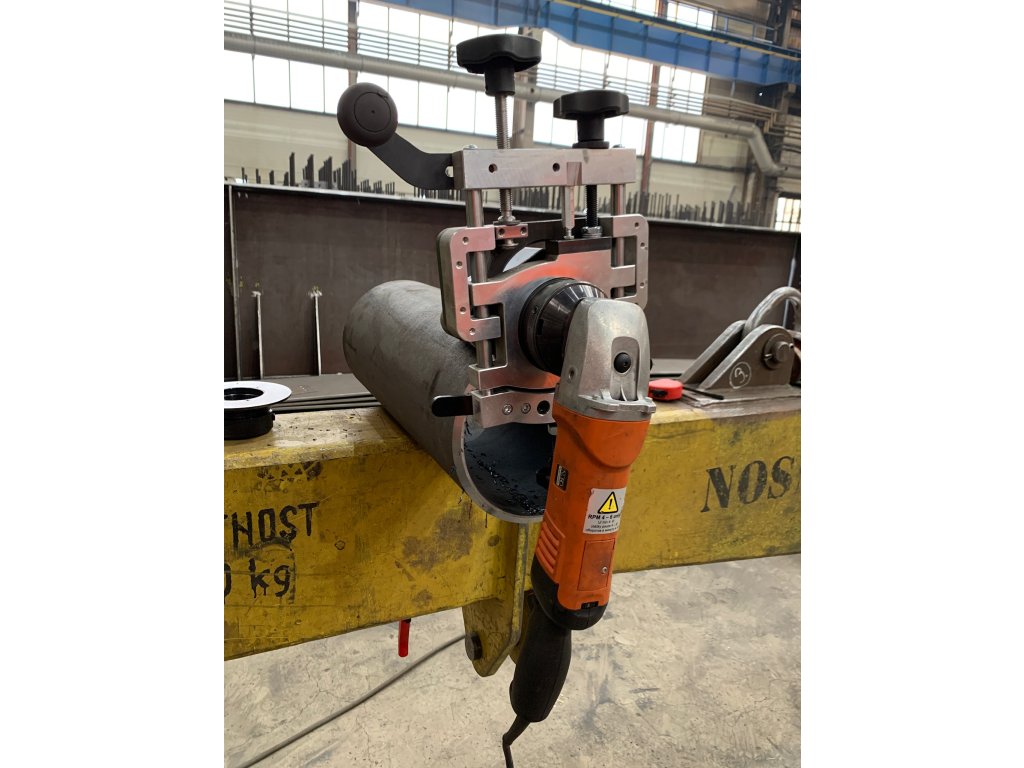

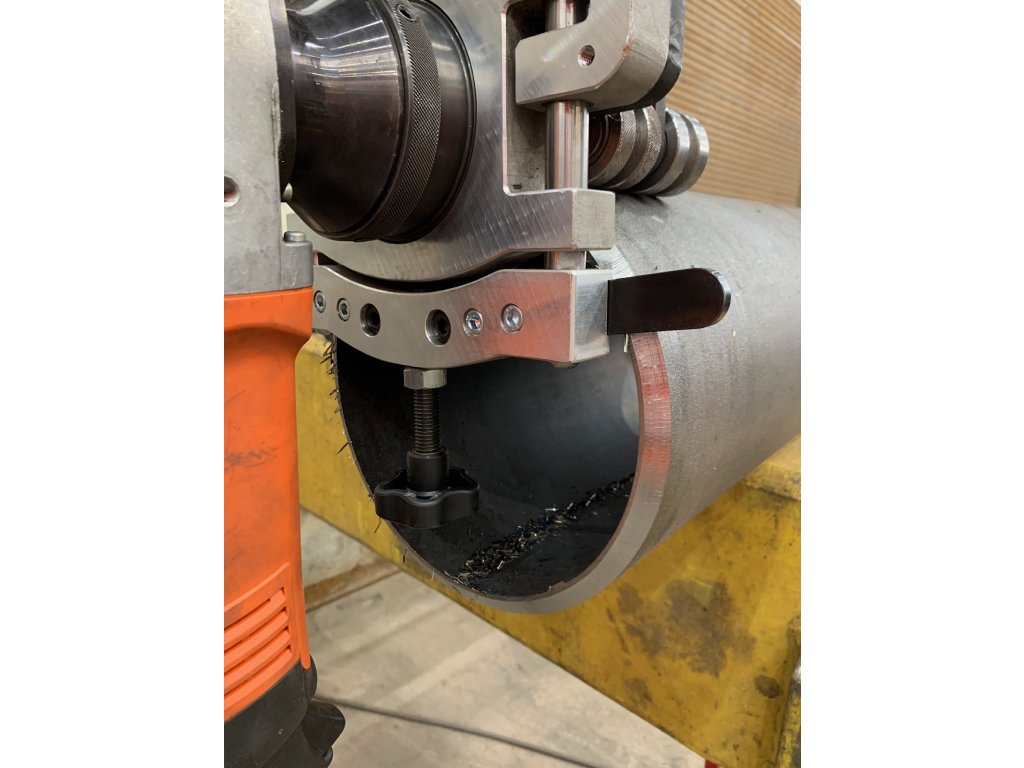

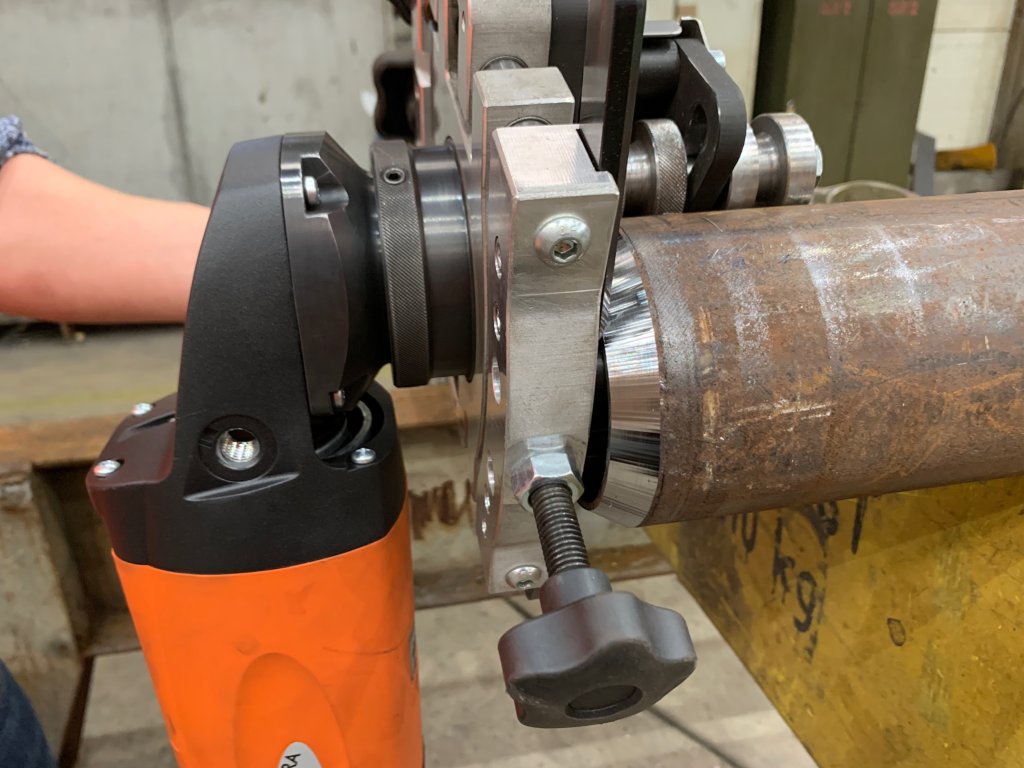

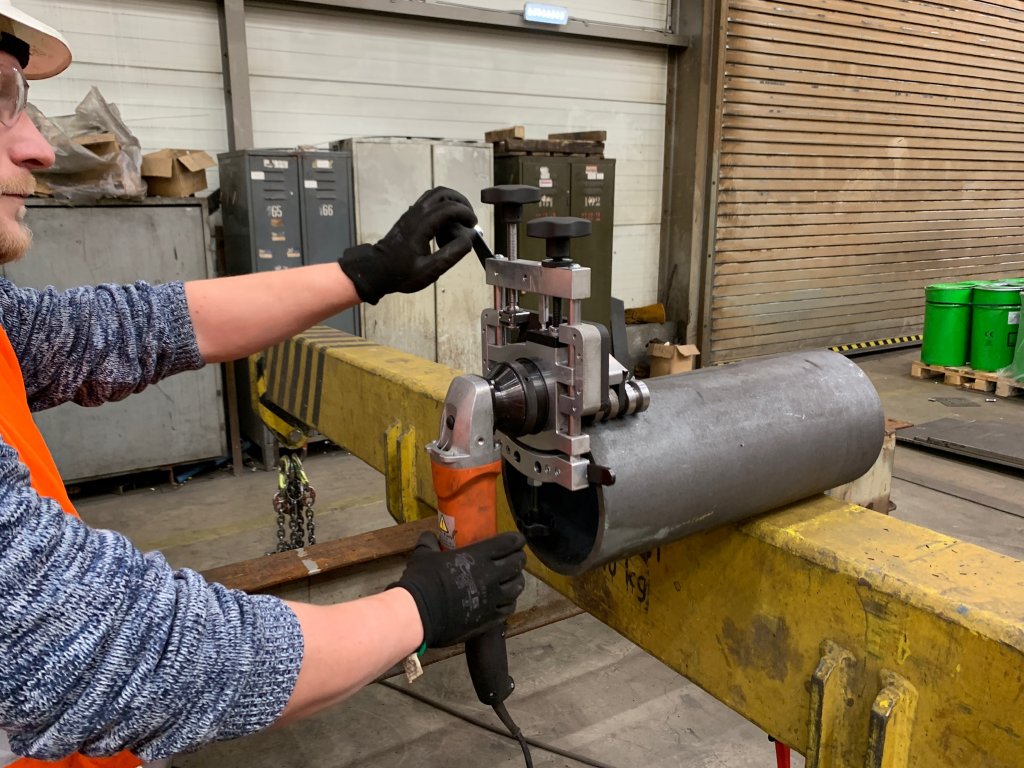

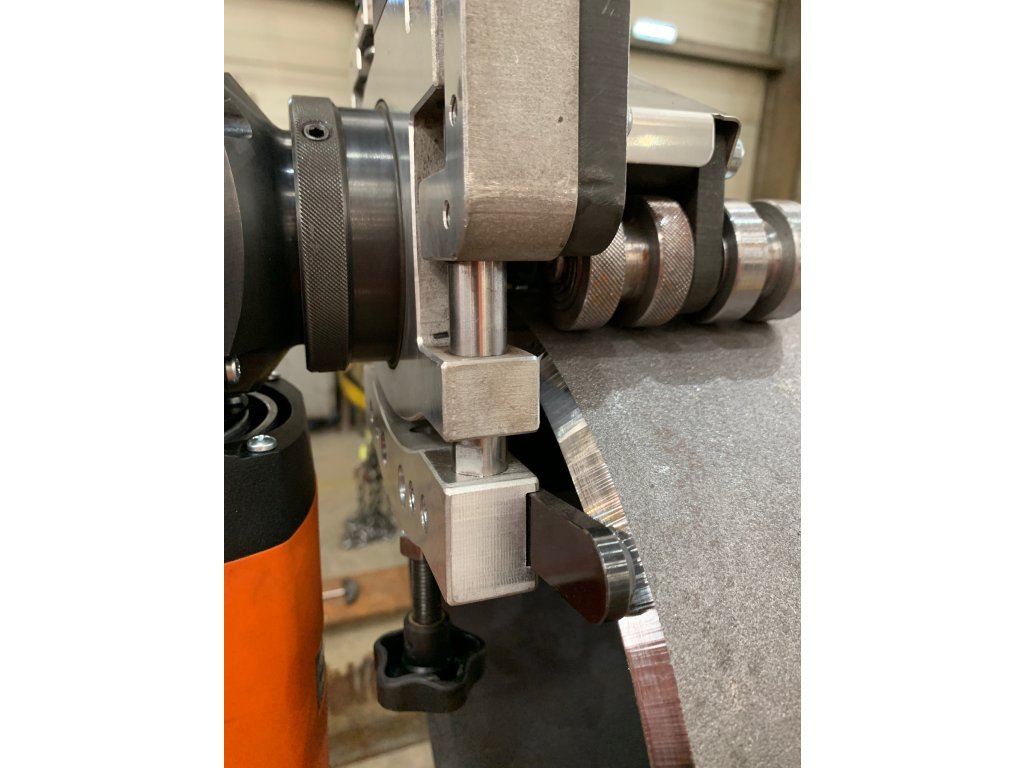

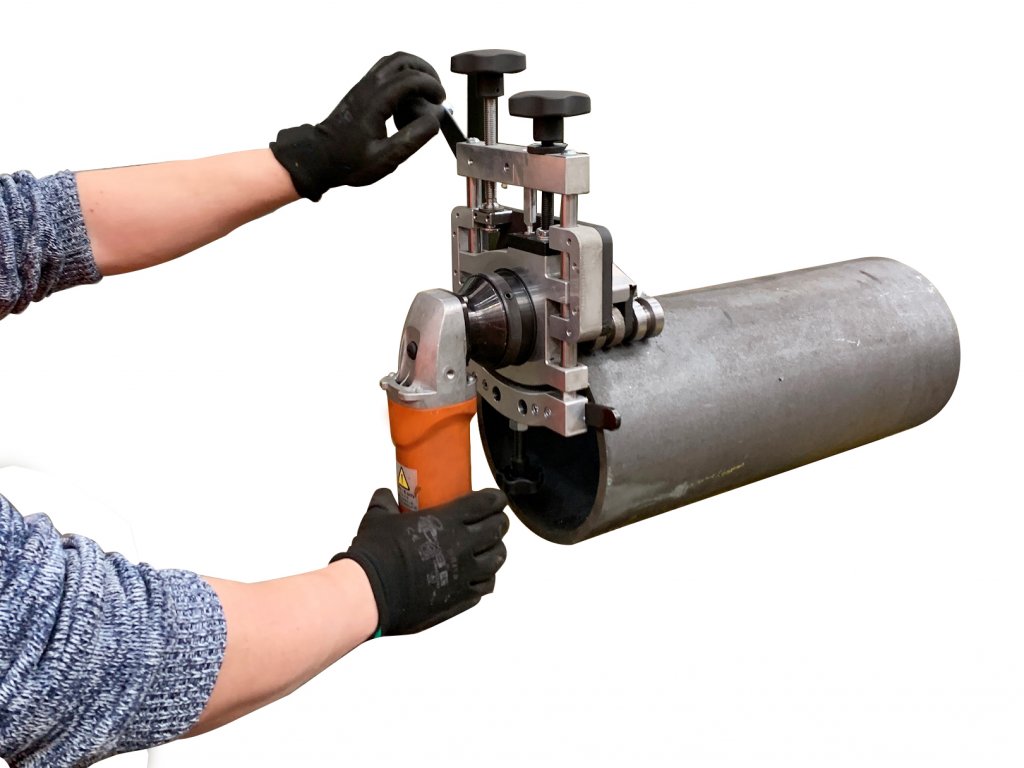

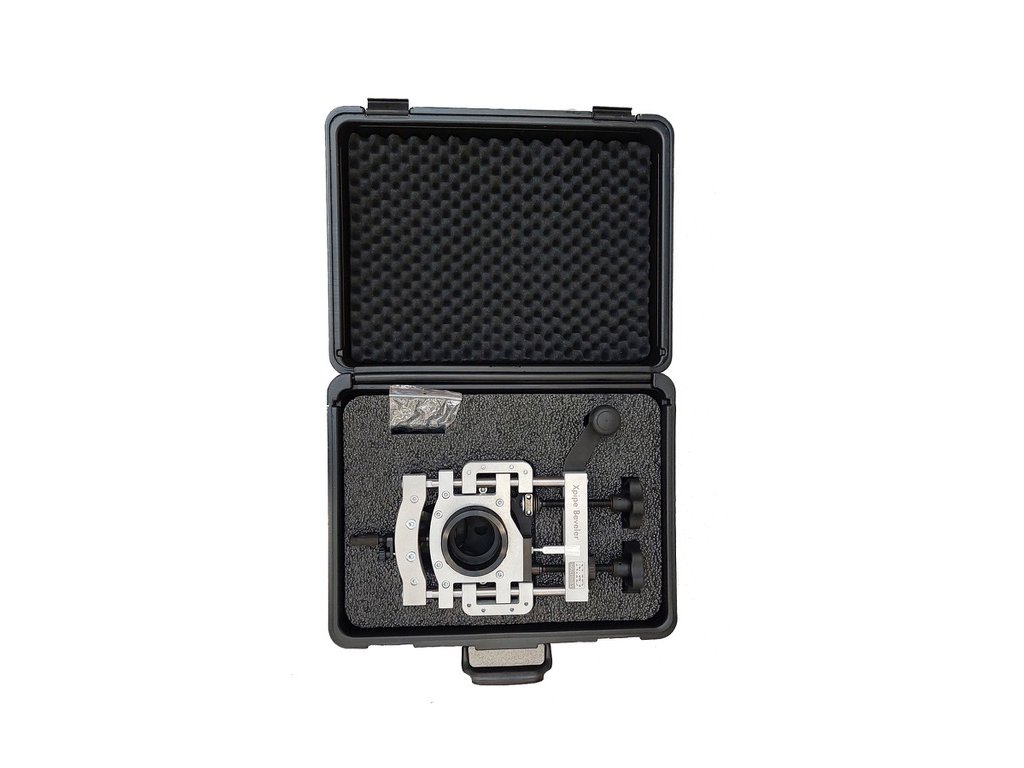

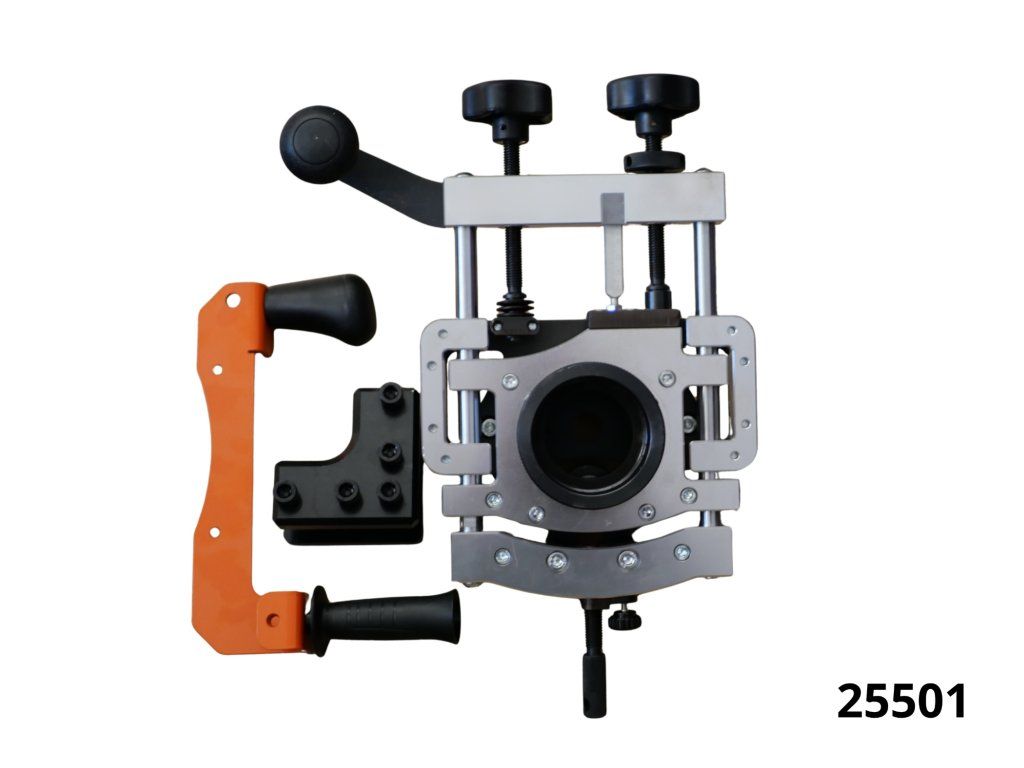

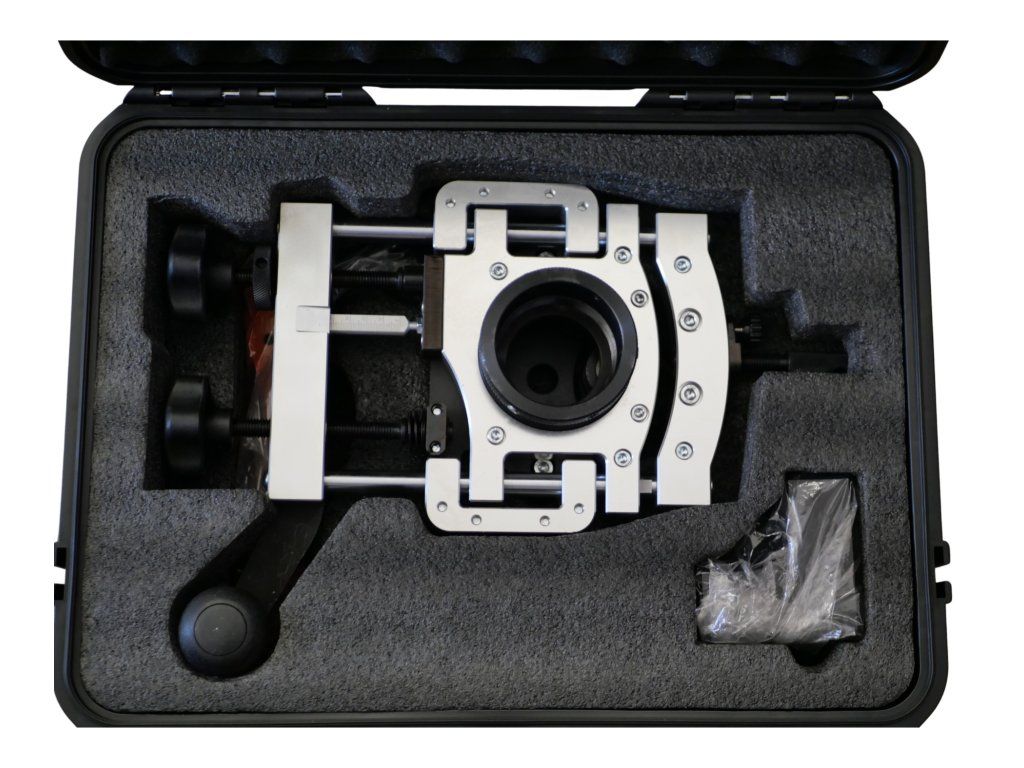

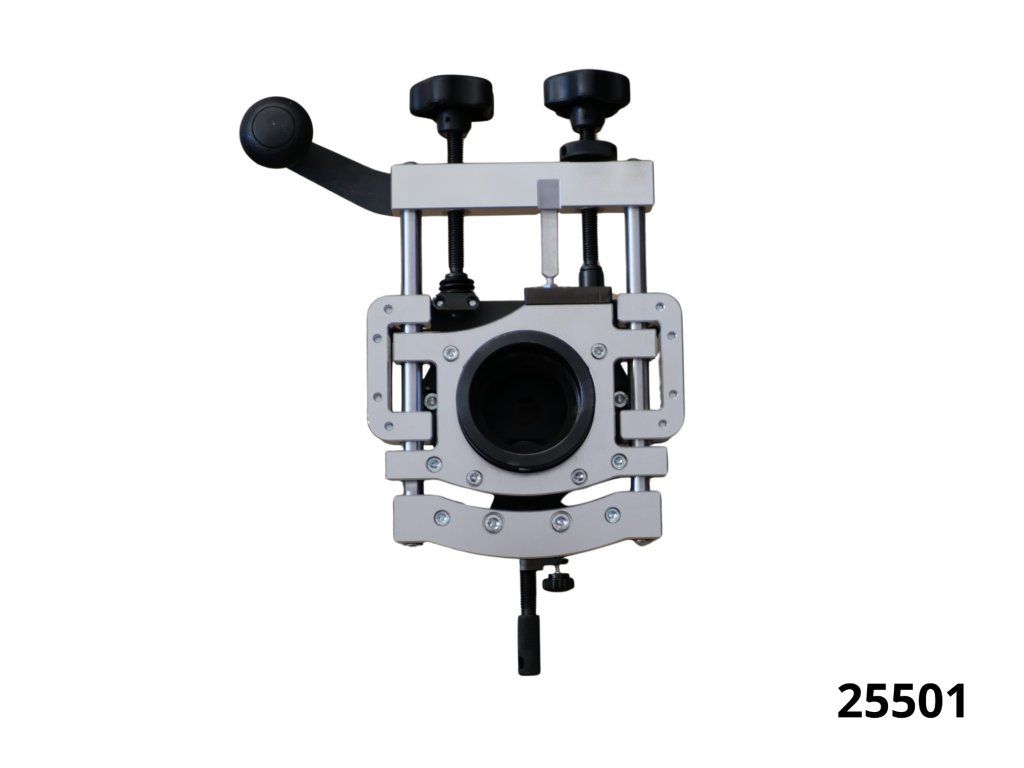

Xpipe Beveler - Přípravek na ukosování trubek

VÝROBA V ČR.

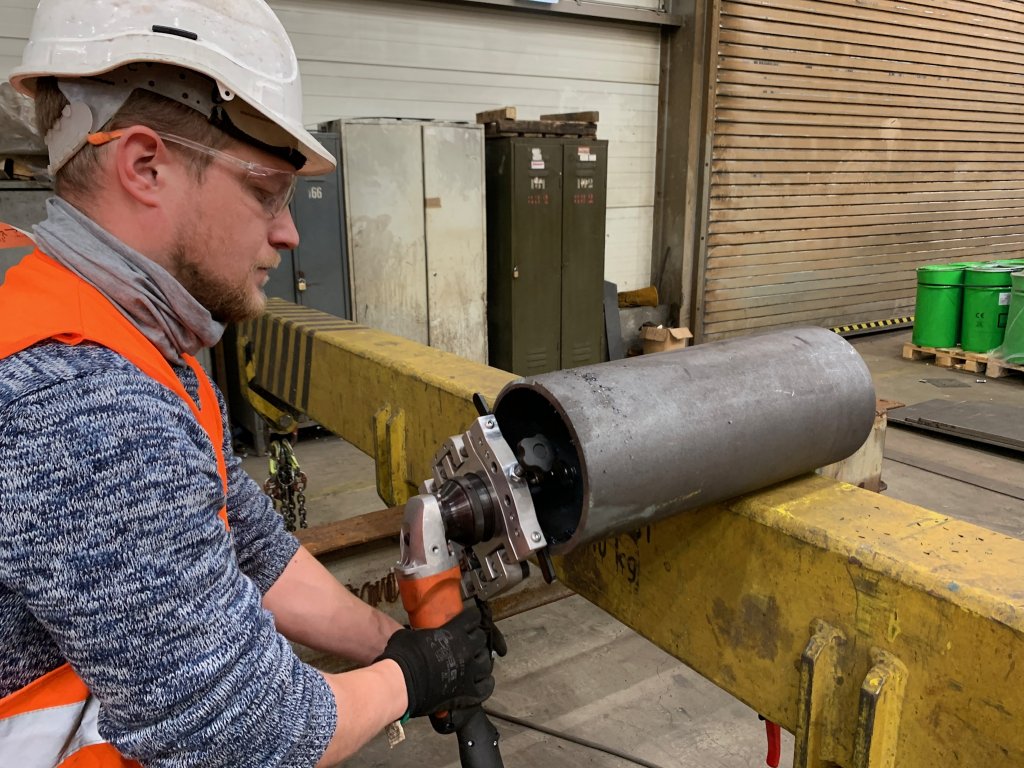

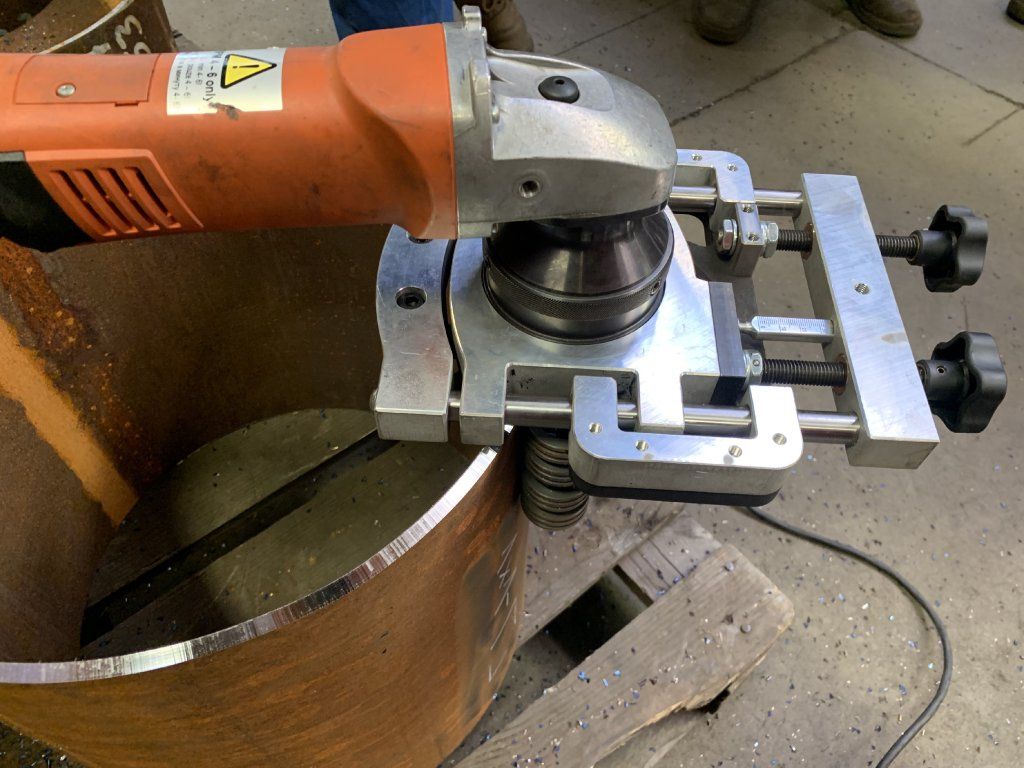

Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

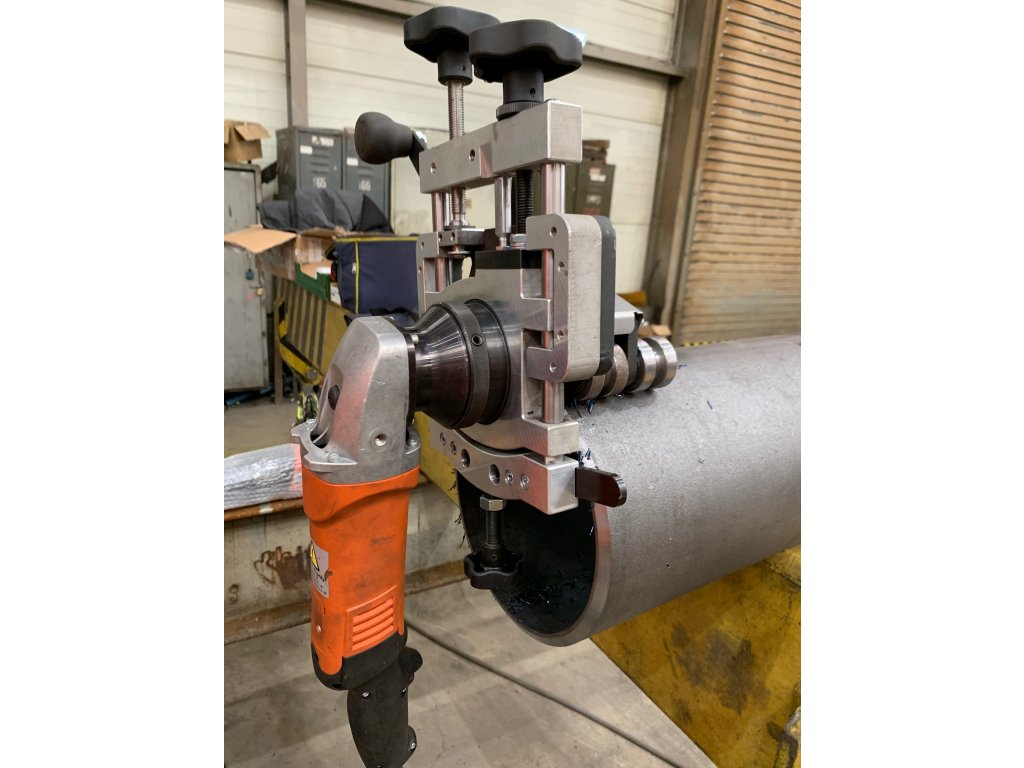

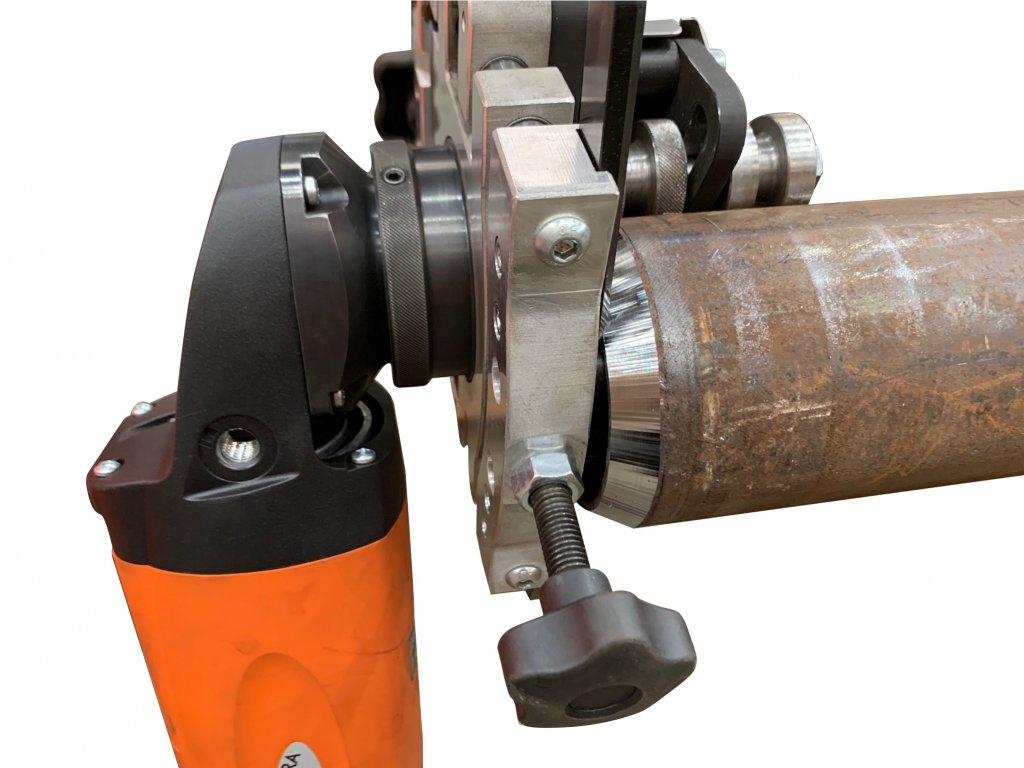

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.

  • Přípravek je určen pro použití v kombinaci se stroji B10 ELECTRA, B15 ELECTRA nebo B15 AIR.

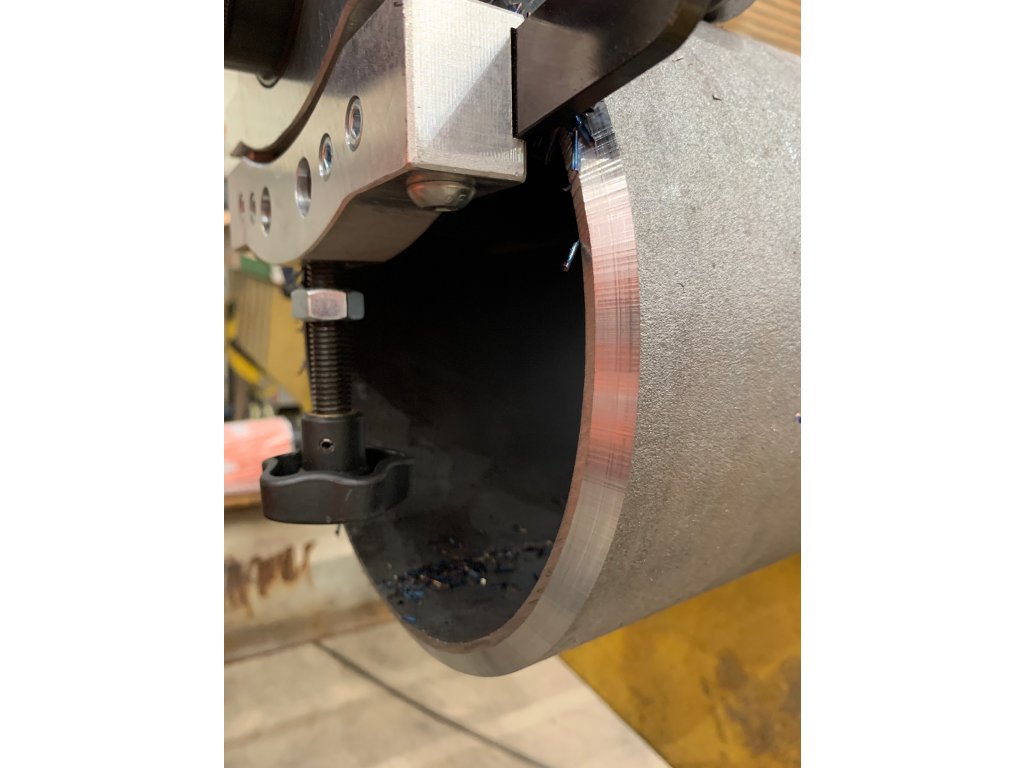

  • Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
  • Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
  • Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
  • Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
  • Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
  • Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
  • Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.

Technická data:
  • Kompatibilní se stroji: B10 ELECTRA, B15 ELECTRA nebo B15 AIR
  • Úhel úkosu: dle frézovací hlavy (30° / 45° / 60°)
  • Šířka úkosu: dle použitého stroje (10 mm / 15 mm)
  • Rozsah (obrábění vnějšího průměru OD):  >Ø 85 mm
  • Tloušťka stěny (obrábění vnějšího průměru OD): 2,5 - 15 mm
  • Rozsah (obrábění vnitřního průměru ID):  >Ø 500 mm (menší Ø se spec. příslušenstvím)
  • Tloušťka stěny (obrábění vnitřního průměru ID): 5 - 15 mm
  • Minimální hloubka kotvení: 80 mm
  • Posuv: ruční
  • Hmotnost: 8 kg (bez stroje)

________________________________________________________________________________________

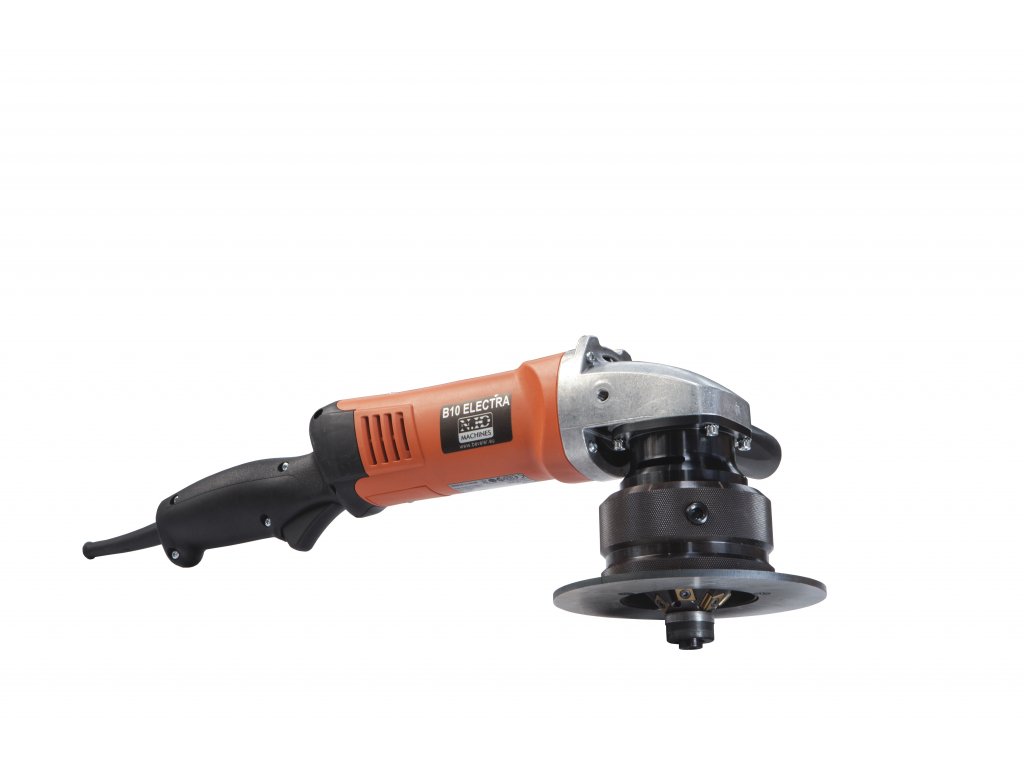

Úkosovací systém B10 ELECTRA
- Maximální šířka úkosu 10 mm
- Funkce zaoblení hran

VÝROBA V ČR.

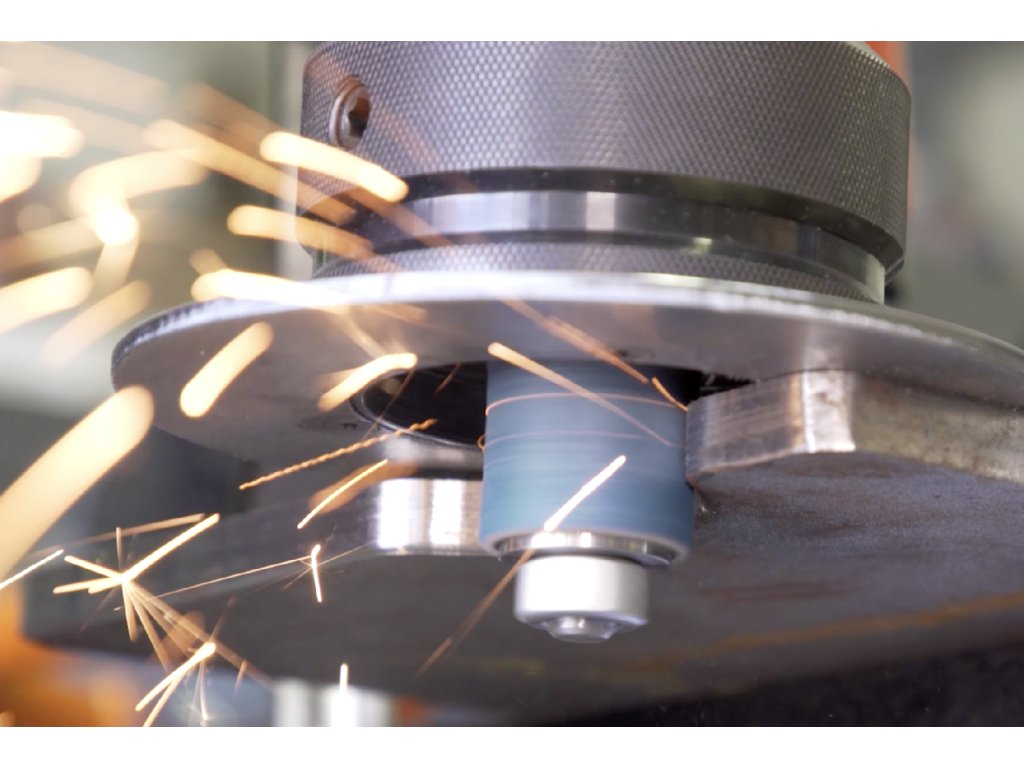

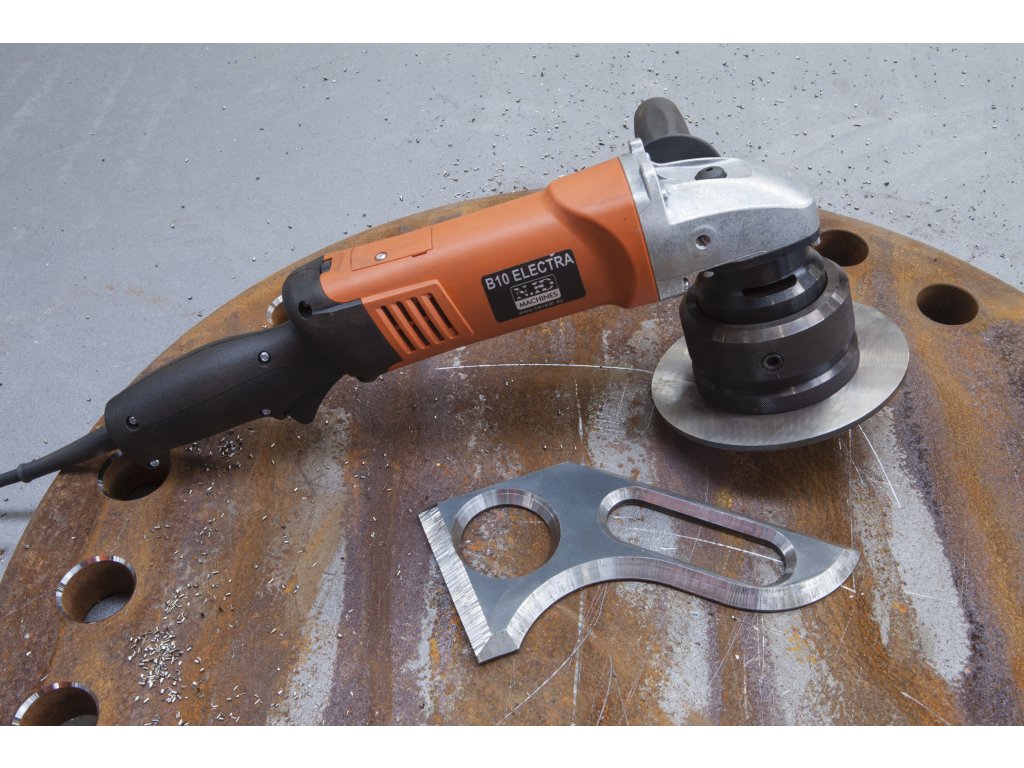

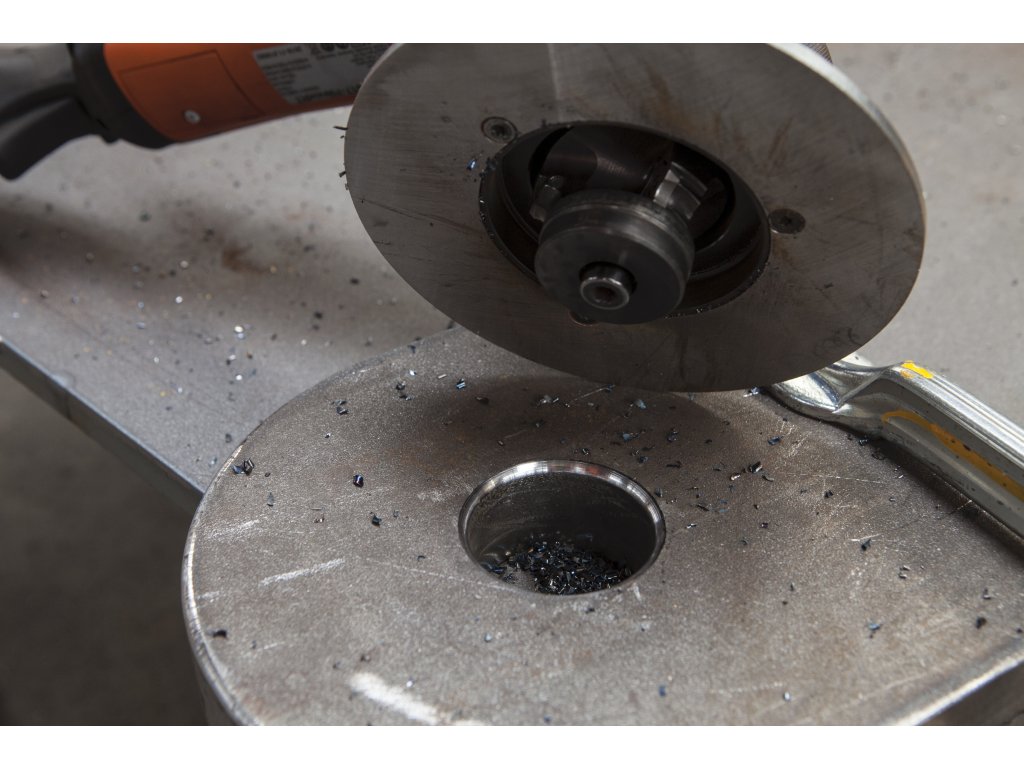

Určeno pro úkosování a odjehlování dílců, vnitřních a vnějších rádiusů a děr. Speciálně vyvinuto pro výrobu pohledových úkosů a přípravu pro svařování. Odolná a stabilní konstrukce stroje bez kompromisů. Díky speciální konstrukci frézovací hlavy ušetříte 1/2 osazení destiček při úběrech do 8 mm šířky úkosu.

  • Stupnice pro přesné nastavení velikostí úkosu.
  • Pro úkosování a odjehlování oceli, hliníku a dalších materiálů.
  • Výměnná hlava pro změnu úhlu úkosu.
  • Ruční výkonné zařízení.
  • Elektronická regulace otáček.
  • Funkce zaoblení hran, příprava před povrchovou úpravou.

Technická data:
  • Úhel úkosu: výměnná hlava 0°, 30°, 37,5°, 45°,50°, 60°- další úhly na poptávku
  • Zaoblení hran: R2,5 mm, R3,5 mm, R4 mm
  • Šířka úkosu: 0 až 10mm < 400 MPa - 0 až 5mm > 400 MPa
  • Motor: 1700 W / 230 V
  • Otáčky: 2700 - 8 500 ot./ min
  • Ochrana proti přetížení: tepelná
  • Posuv: ruční
  • Hmotnost: 6 kg







Podobné produkty

Hmotnost 19.4 kg
Max. šířka úkosu (?) 0 - 10 mm (<400 MPa) / 0 - 5 mm (>400MPa)
Úhel úkosu (?) 0°, 30°, 37,5°, 45°, 50°, 60°
Úhel úkosu (Xpipe Beveler) (?) 30°, 45°, 60°
Zaoblování (?) R2,5 mm, R3,5 mm, R4 mm
Posuv ruční
Motor 1700 W / 230 V
Otáčky 2.700 - 8.500 ot./ min
Rozsah (obrábění vnějšího průměru OD) (?) > pr. 85 mm
Tloušťka stěny (obrábění vnějšího průměru OD) (?) 2,5 - 15 mm
Rozsah (obrábění vnitřního průměru ID) (?) > pr. 500 mm (menší pr. se speciálním příslušenstvím)
Tloušťka stěny (obrábění vnitřního průměru ID) (?) 5 - 15 mm
Minimální hloubka kotvení (?) 80 mm
Hmotnost (B10 ELECTRA) 6 kg
Hmotnost (Xpipe Beveler) 8 kg
Hmotnost včetně balení (B10 ELECTRA) 7,359 kg
Hmotnost včetně balení (Xpipe Beveler) 12 kg

Videoukázka - B-DOCK


Videoukázka - B-DOCK + B10 ELECTRA


Videoukázka - B10 ELECTRA


Videoukázka - B10 ELECTRA


Videoukázka - B10 ELECTRA - Ukosování U profilu


Videoukázka - Xpipe Beveler
