inoXpipe Beveler
Popis

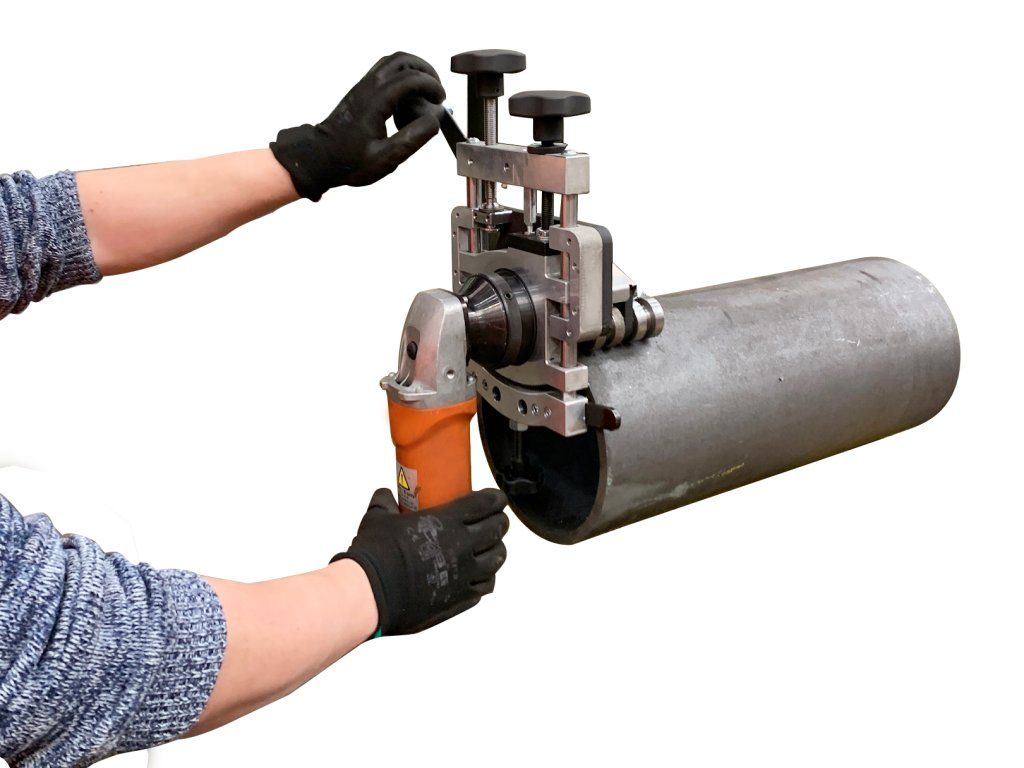

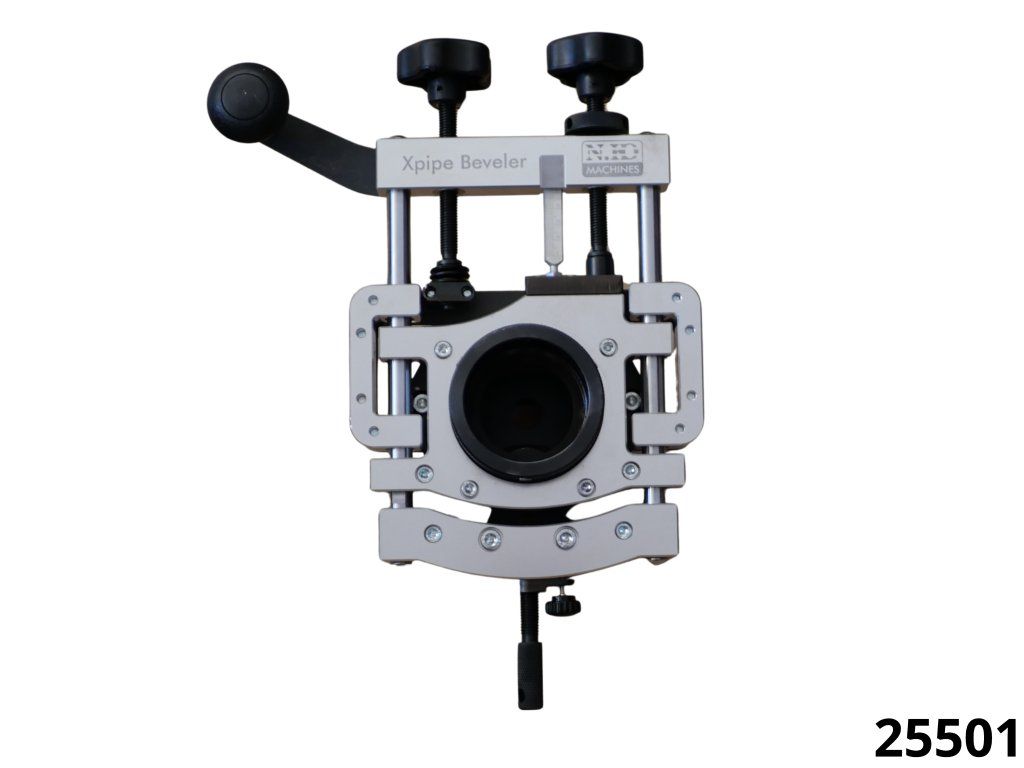

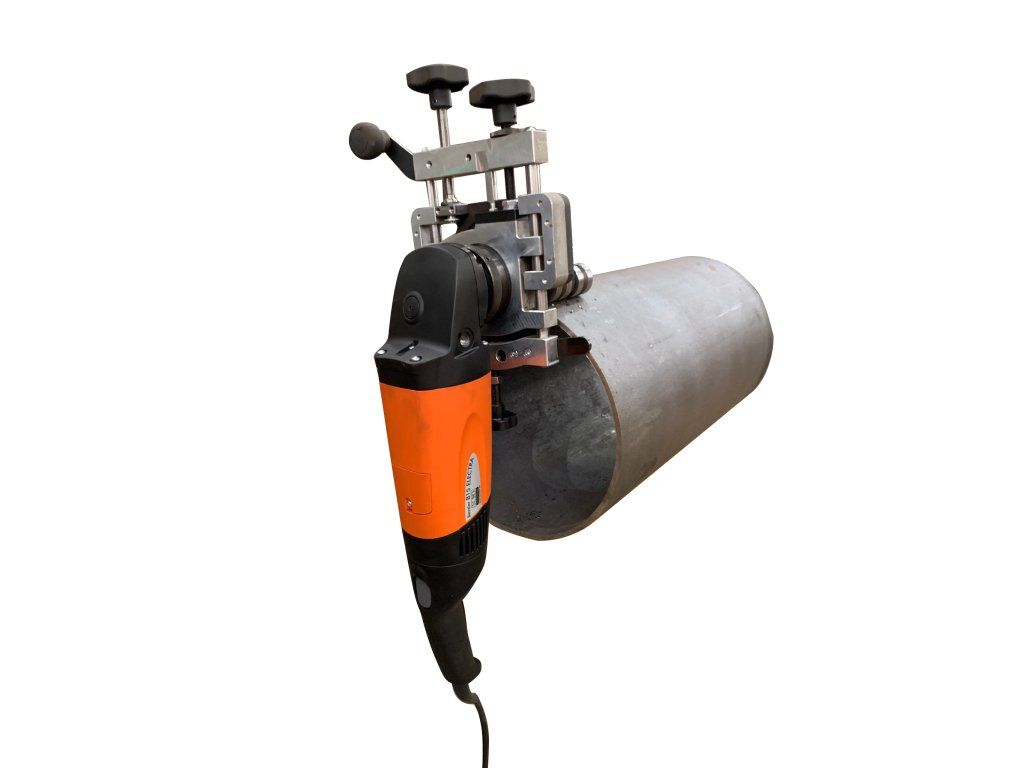

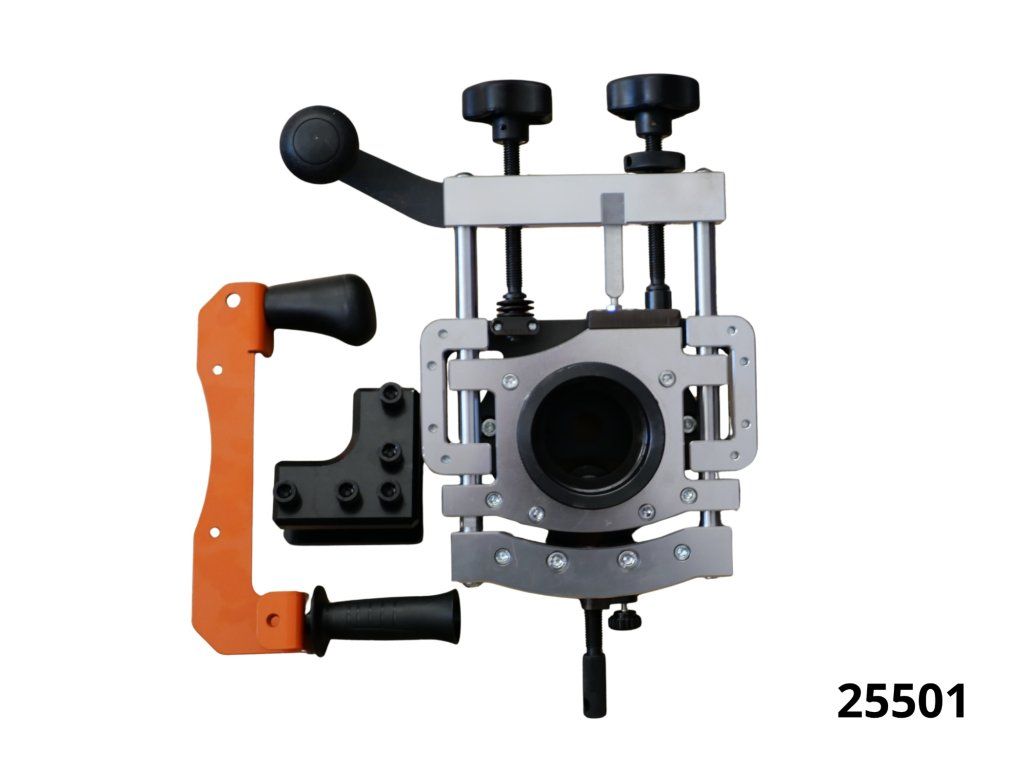

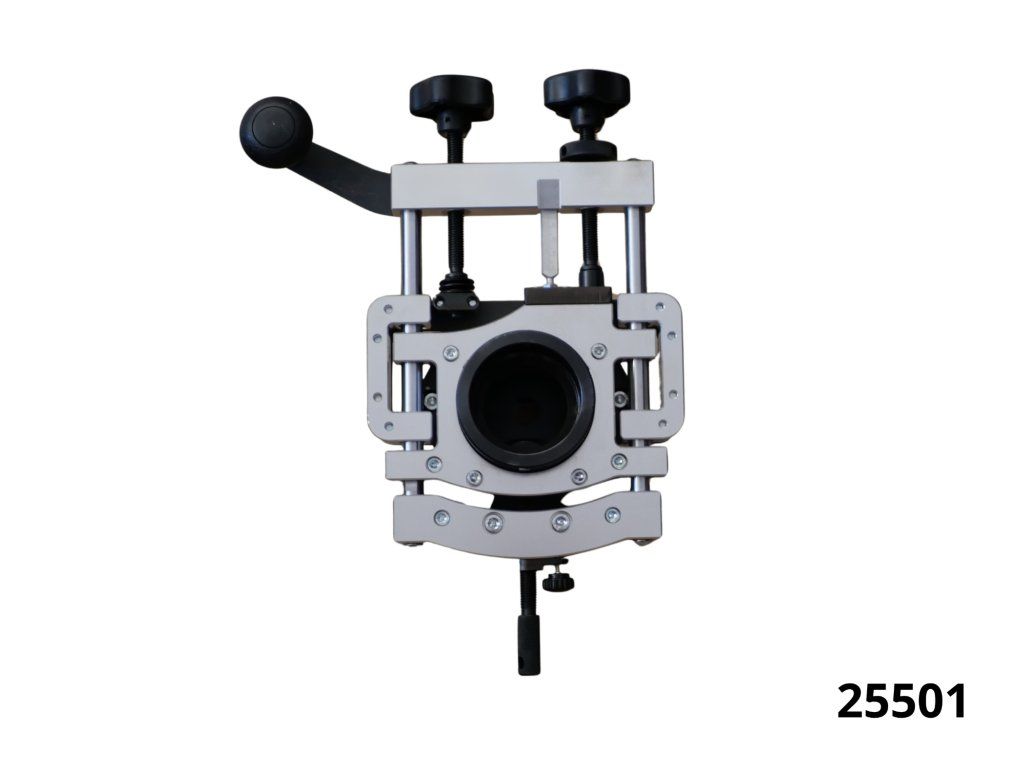

inoXpipe Beveler – přípravek na ukosování trubek
Úkosovací přípravek pro snadné a rychlé obrobení trubek od Ø 85 mm.
Maximální průměr trubky není omezen a přípravek tak lze použít i na plochých materiálech.

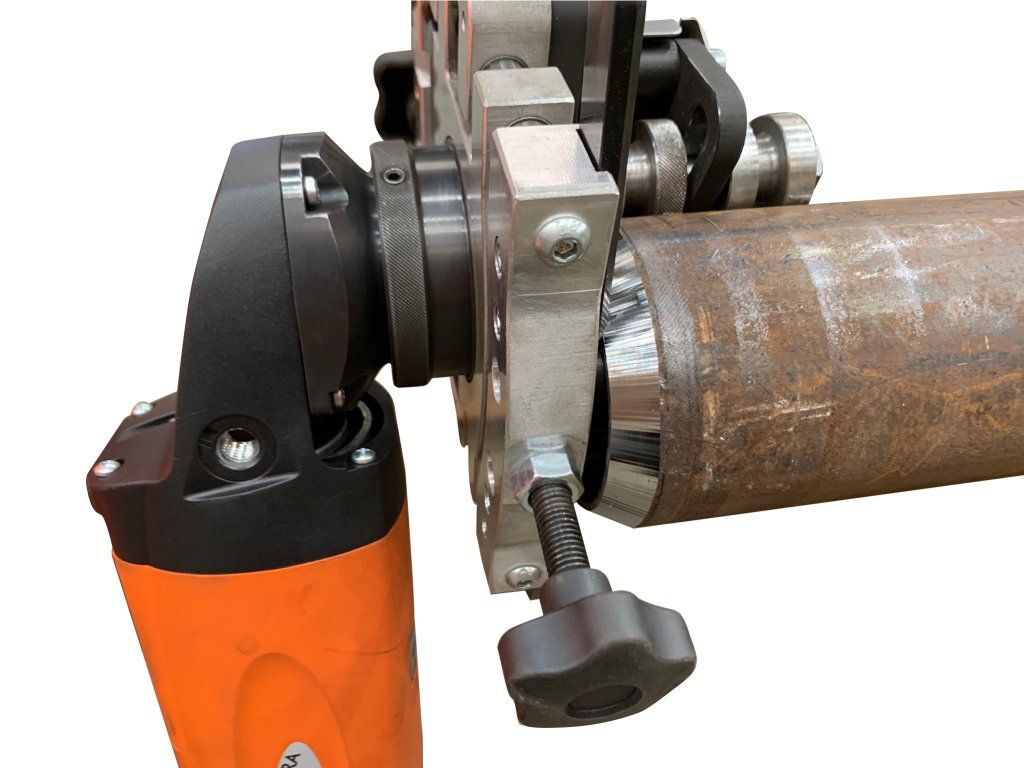

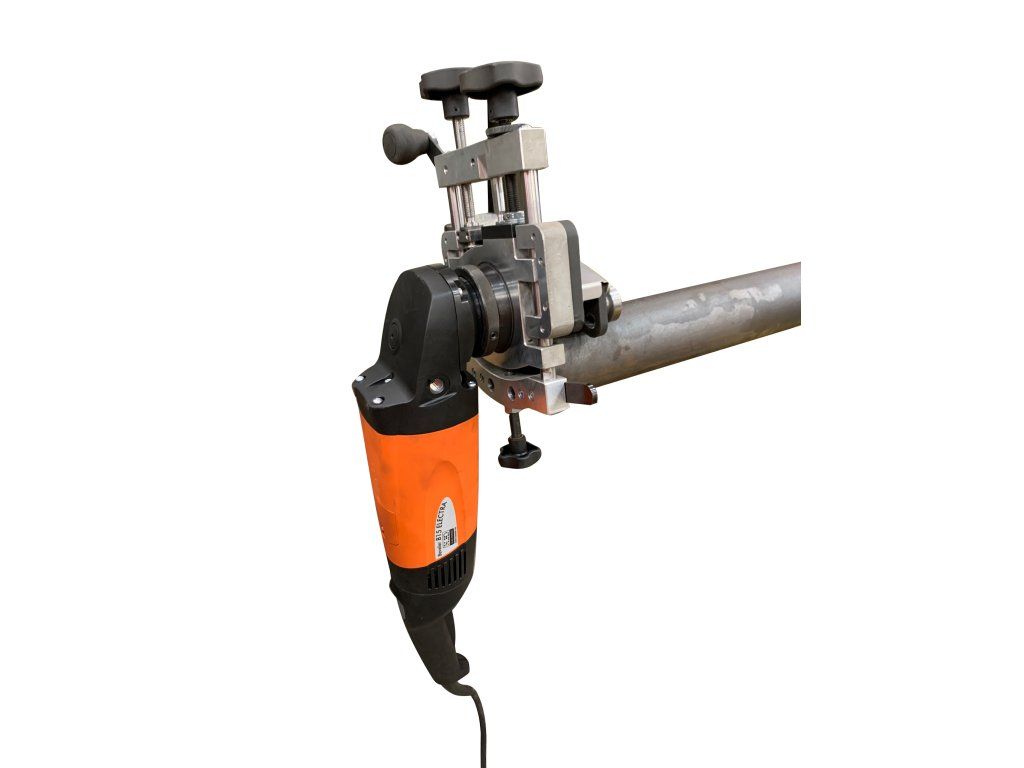

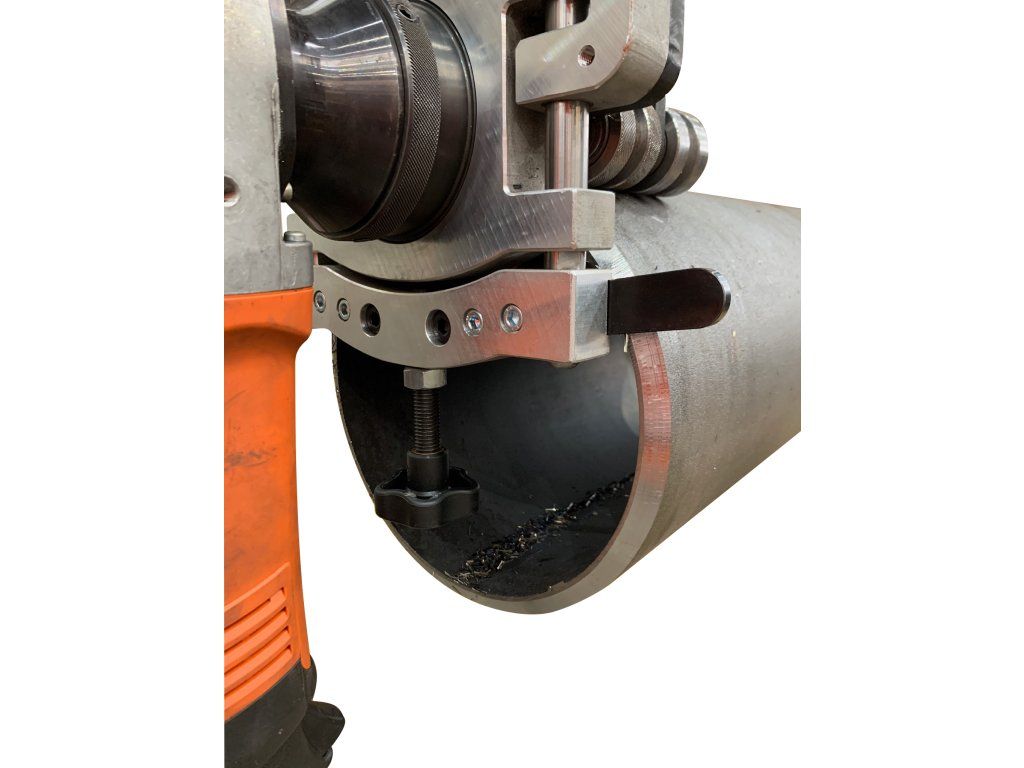

Unikátní mechanismus upínacích, vodících rolen zajišťuje precizní a komfortní vedení přípravku po obvodu obráběné trubky nebo podél hrany plechu.
Robustní rám těla přípravku pak zaručuje konstantní úběr třísky s minimem případných vibrací a nekompromisní stabilitu zvoleného úhlu zkosení.

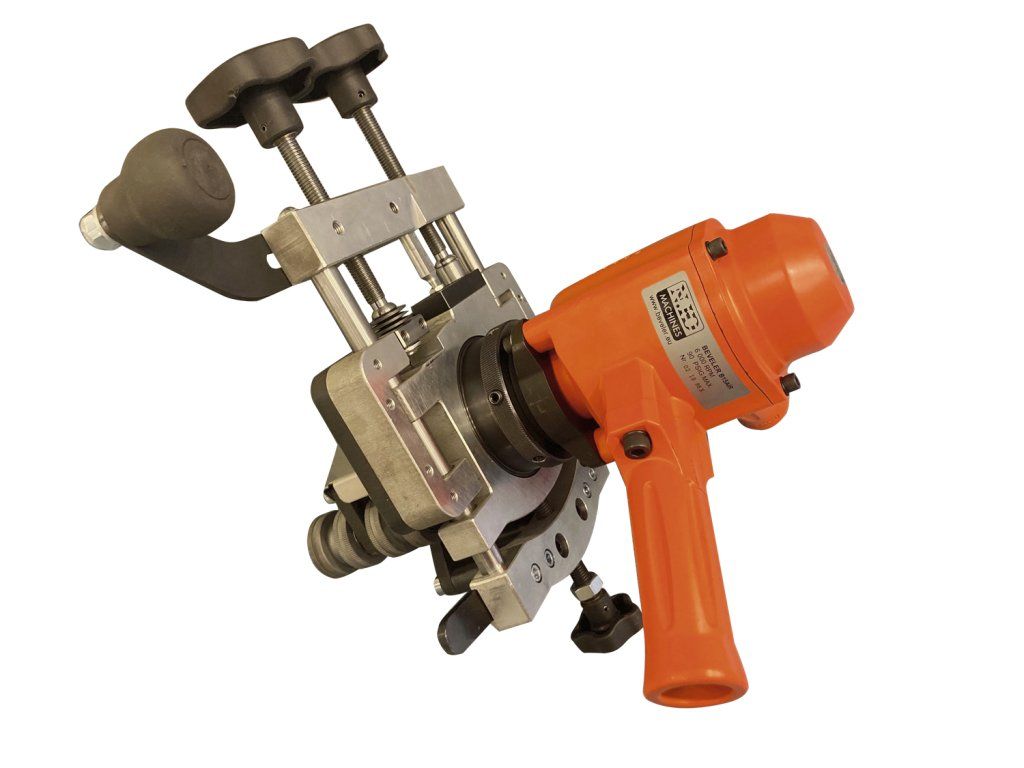

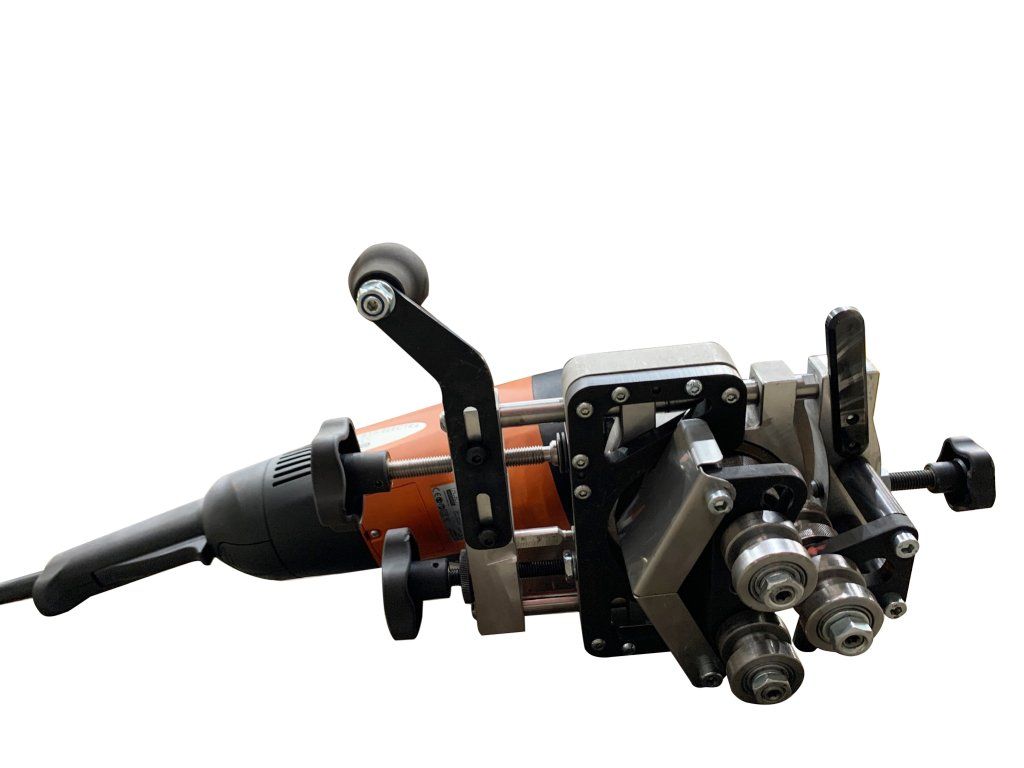

- Přípravek je určen pro použití v kombinaci se stroji B10 Electra, B15 Electra nebo B15 AIR.
- Velikost sražení lze nastavit plynule a hodnoty odečítat na vestavěné stupnici.
- Speciální jednosměrná ložiska pojezdových rolen brání případnému zpětnému rázu při najíždění do materiálu a umožňuje tak opravdu bezpečné a komfortní provádění úkosů.
- Nastavenou hodnotu úběru lze zajistit a zaručit konstantní hloubku sražení i na větším počtu trubek.
- Díky unikátnímu, pružnému uložení pojezdových rolen, si přípravek poradí i s případnými nerovnostmi a nepřesnostmi po obvodu trubky.
- Lehká hliníková konstrukce rámu stroje zaručuje pohodlnou manipulaci s přípravkem.
- Ergonomické, otočné madlo zvyšuje produktivitu práce a přispívá k bezpečnému ovládání přípravku.
- Instalovaný bezpečnostní kryt zabraňuje nebezpečnému výletu třísek a chrání tak obsluhu zařízení před případným zraněním.
Technická data:
- Kompatibilní se stroji:
B10 ELECTRA, B15 ELECTRA, B15 AIR a B15 INOX
- Úhel úkosu:
dle frézovací hlavy (30° / 45° / 60°)
- Šířka úkosu:
dle použitého stroje (10 mm / 15 mm)
- Rozsah (obrábění vnějšího průměru OD):
> Ø 85 mm
- Tloušťka stěny (obrábění vnějšího průměru OD):
2,5 – 15 mm
- Rozsah (obrábění vnitřního průměru ID):
> Ø 500 mm (menší Ø se spec. příslušenstvím)
- Tloušťka stěny (obrábění vnitřního průměru ID):
5 – 15 mm
- Minimální hloubka kotvení: 80 mm
- Posuv: ruční
- Hmotnost: 8,4 kg (bez stroje)
V ceně obsaženo:

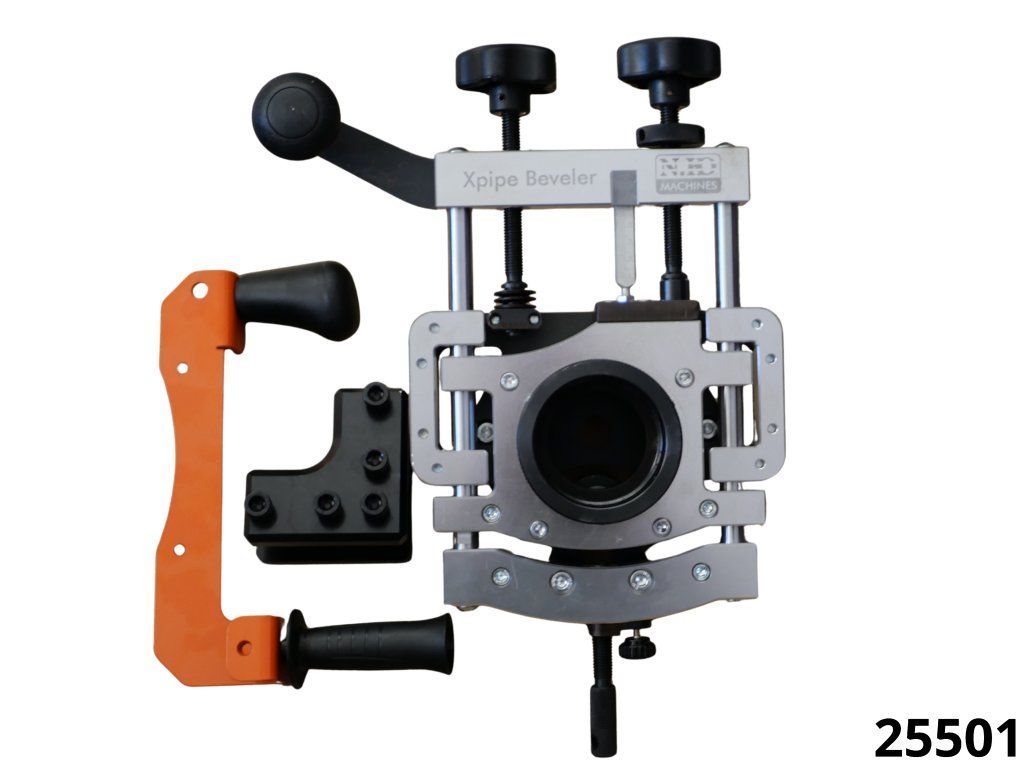

- inoXpipe Beveler (bez stroje)

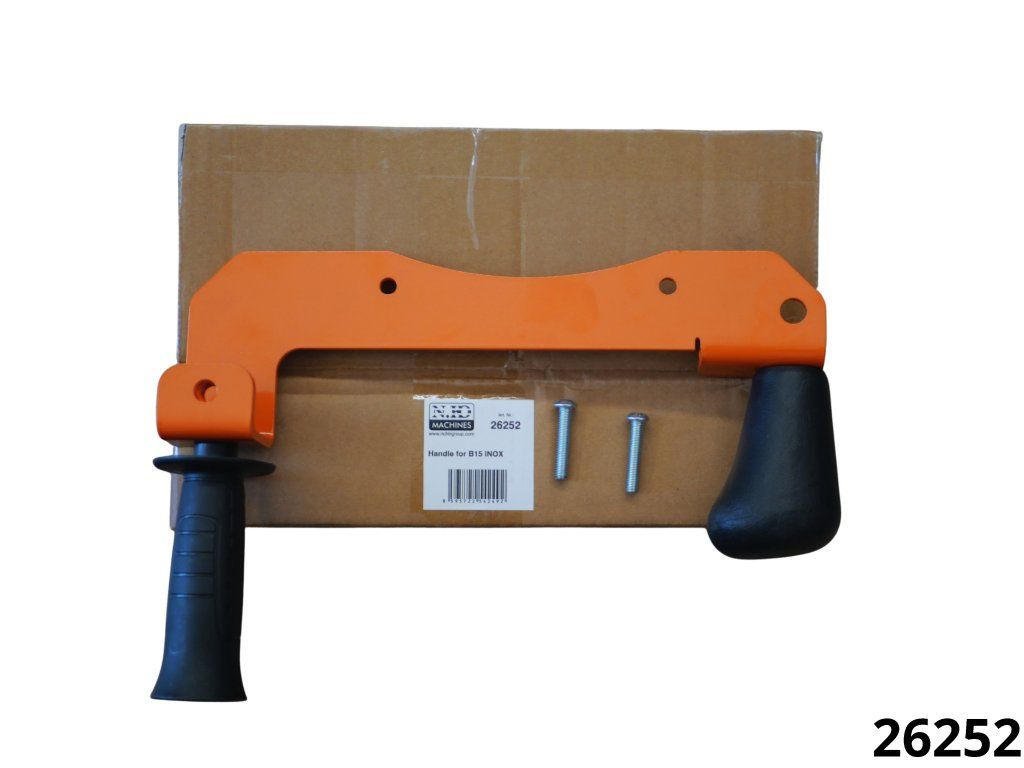

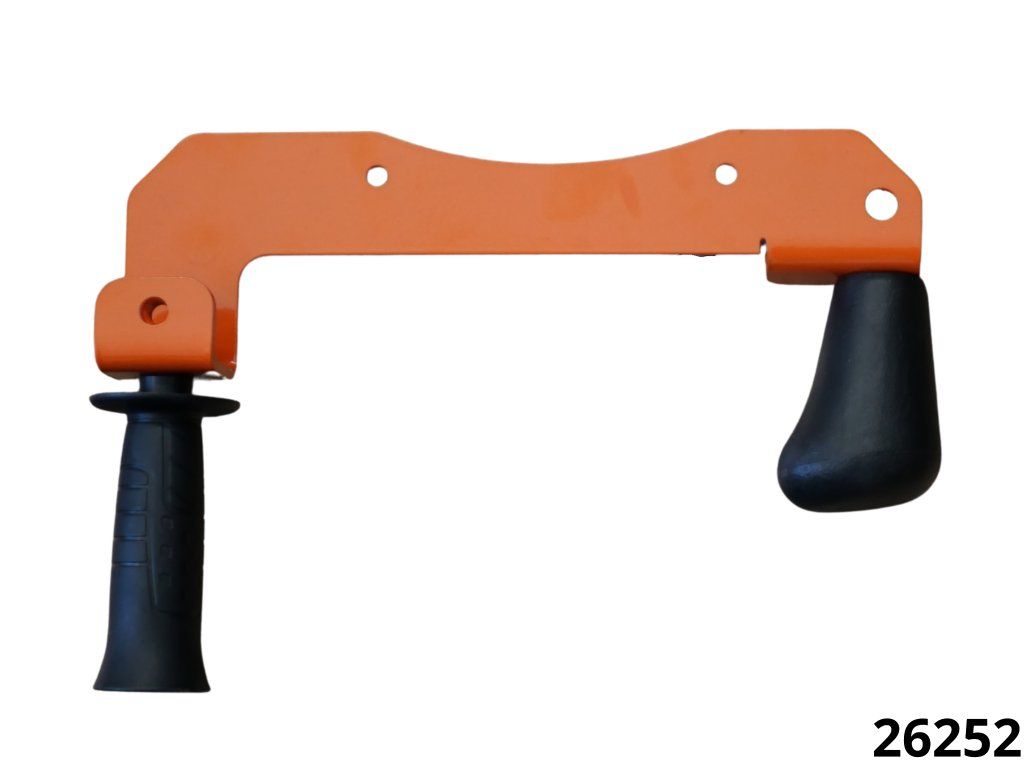

- Madlo a upínka

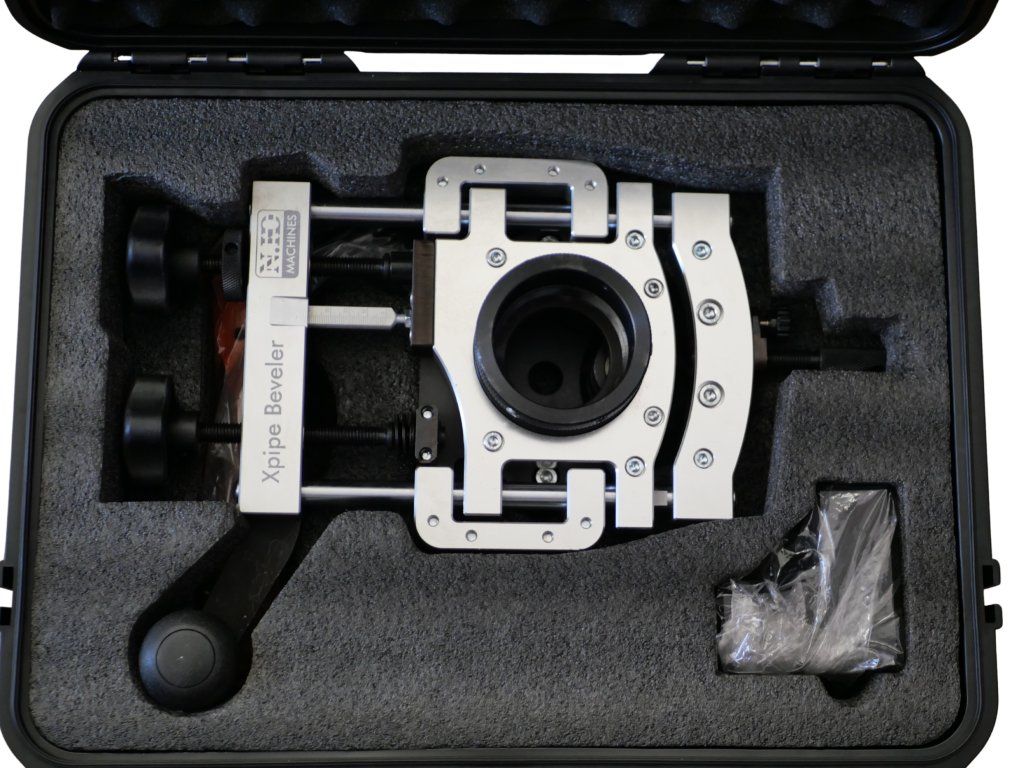

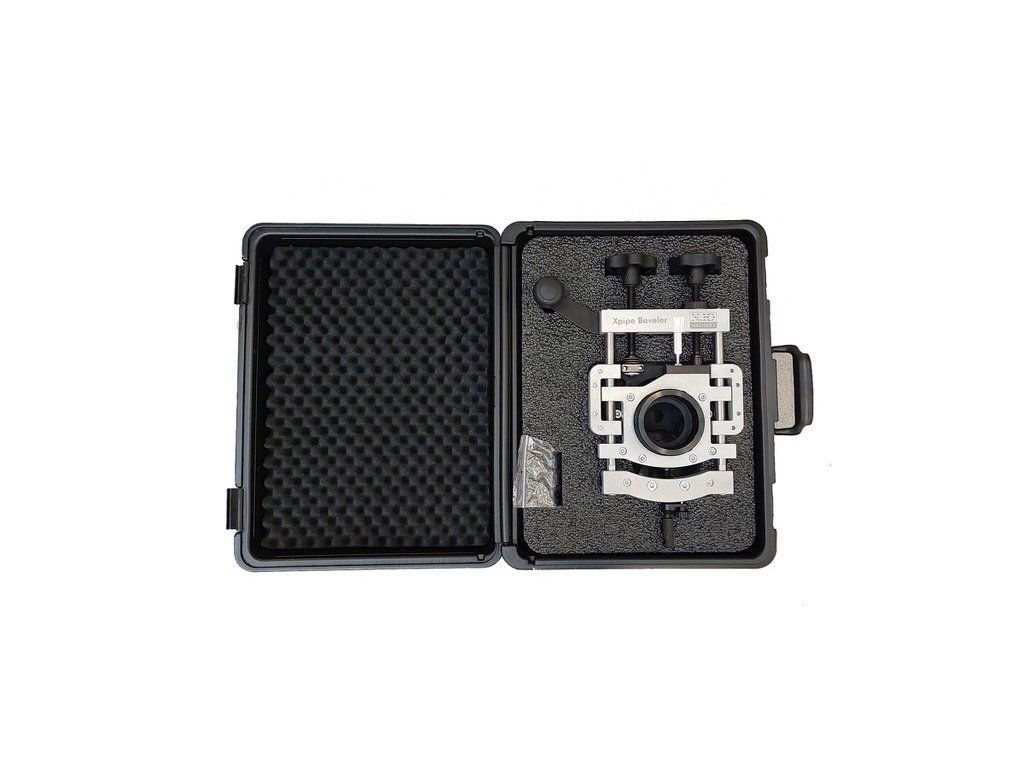

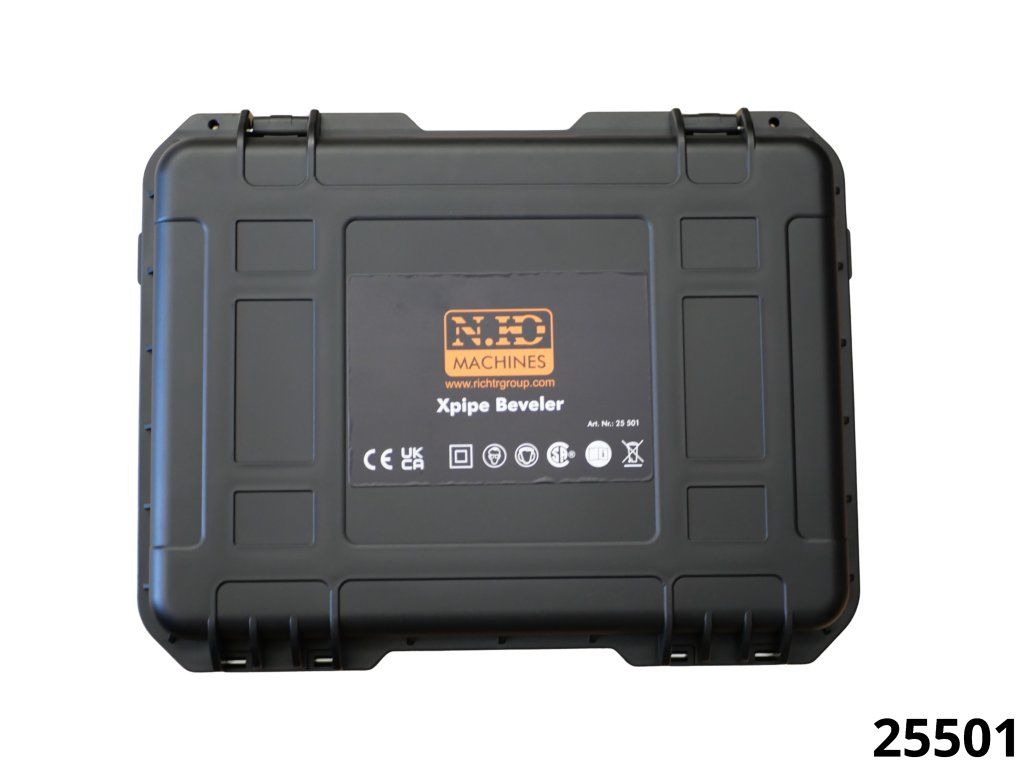

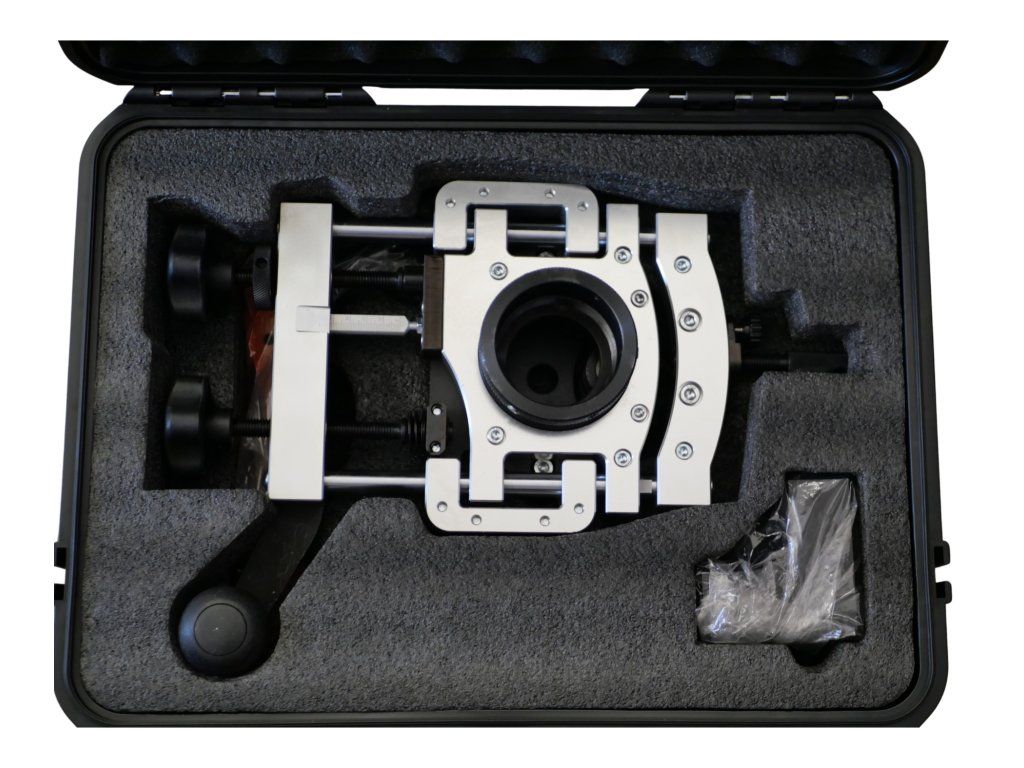

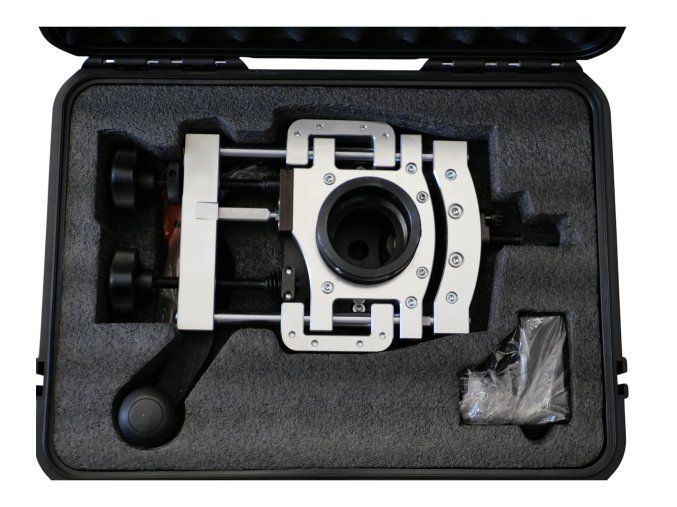

- Transportní kufr
- Nářadí pro obsluhu
- Návod
Související produkty
-
Kód: 26250
-
Kód: 26254
| Hmotnost | 8.69 kg |
Videomanuál - inoXpipe Beveler
