Úkosovací systém PIPE-LINE
Pracovní rozsah Ø 80-230 mm/3.14" - 9.05“inch
Phyton 230ES
Popis

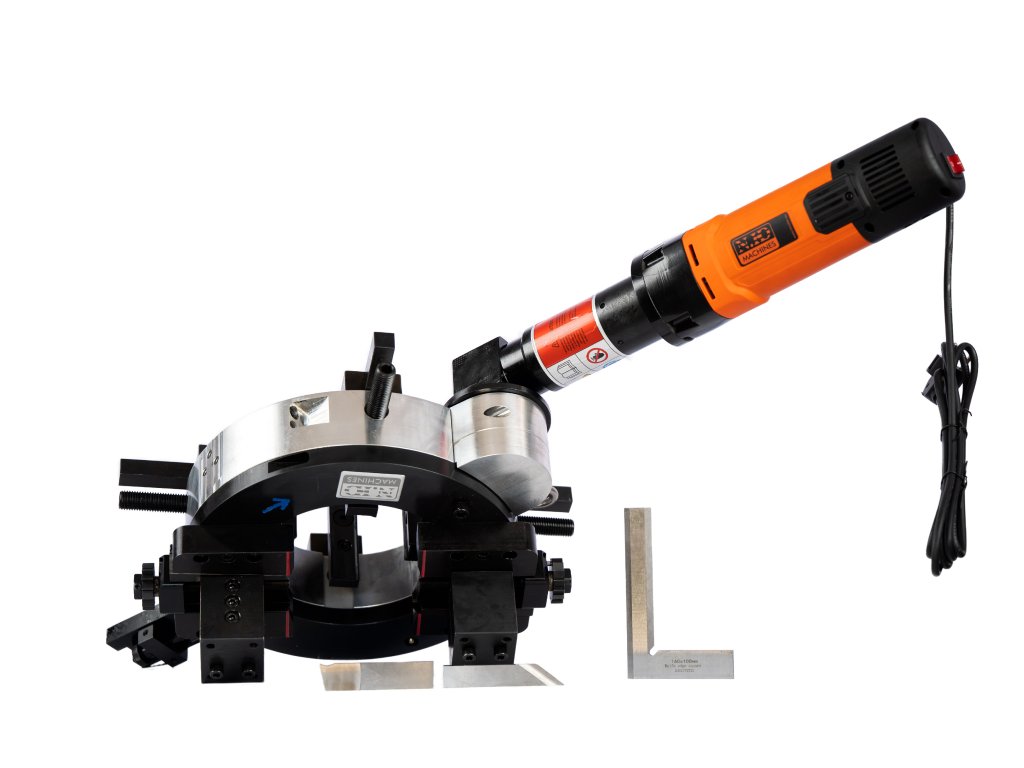

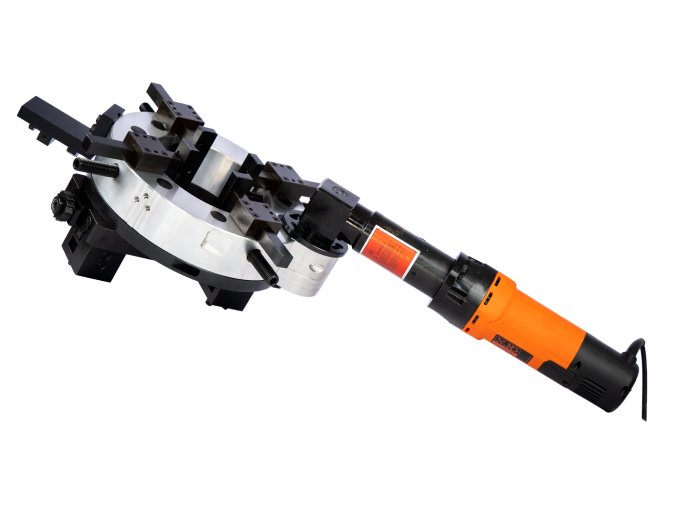

Úkosovací systém Phyton 230ES je vyvinut jako přenosné zařízení pro dělení trubek a rour a pro přípravu svarových ploch na trubkách a rourách. Vyznačuje se jednoduchou obsluhou, spolehlivostí a velkorysou porcí výkonu pro obrábění trubek s tloušťkou stěny až do 80mm (3.14“).

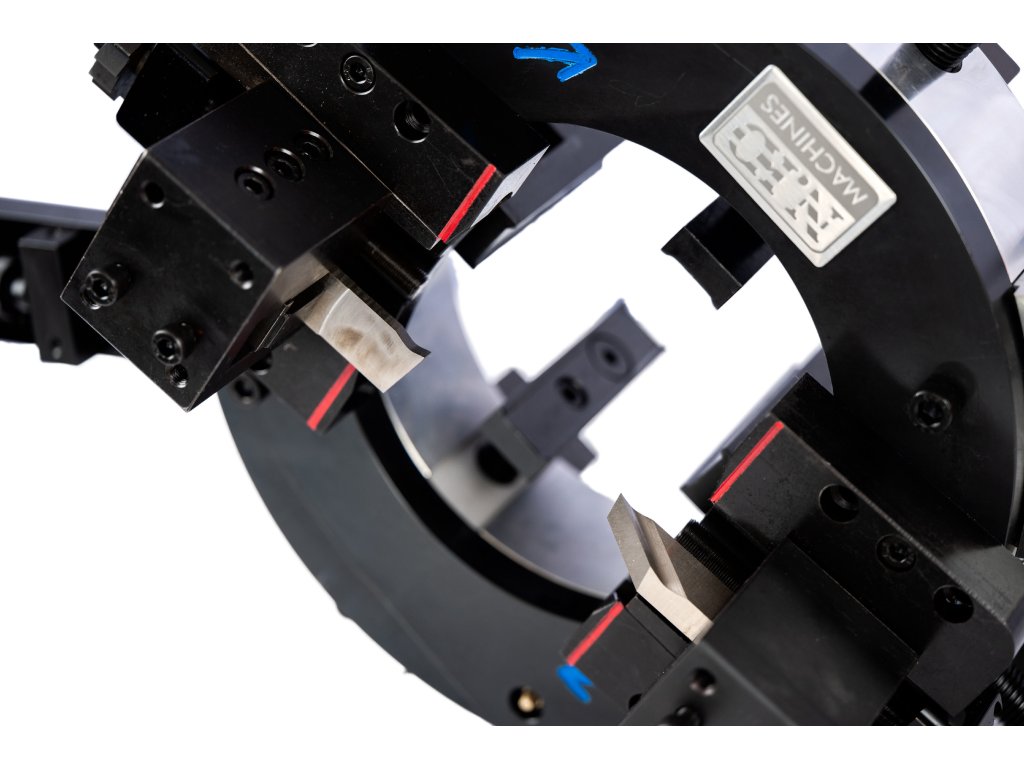

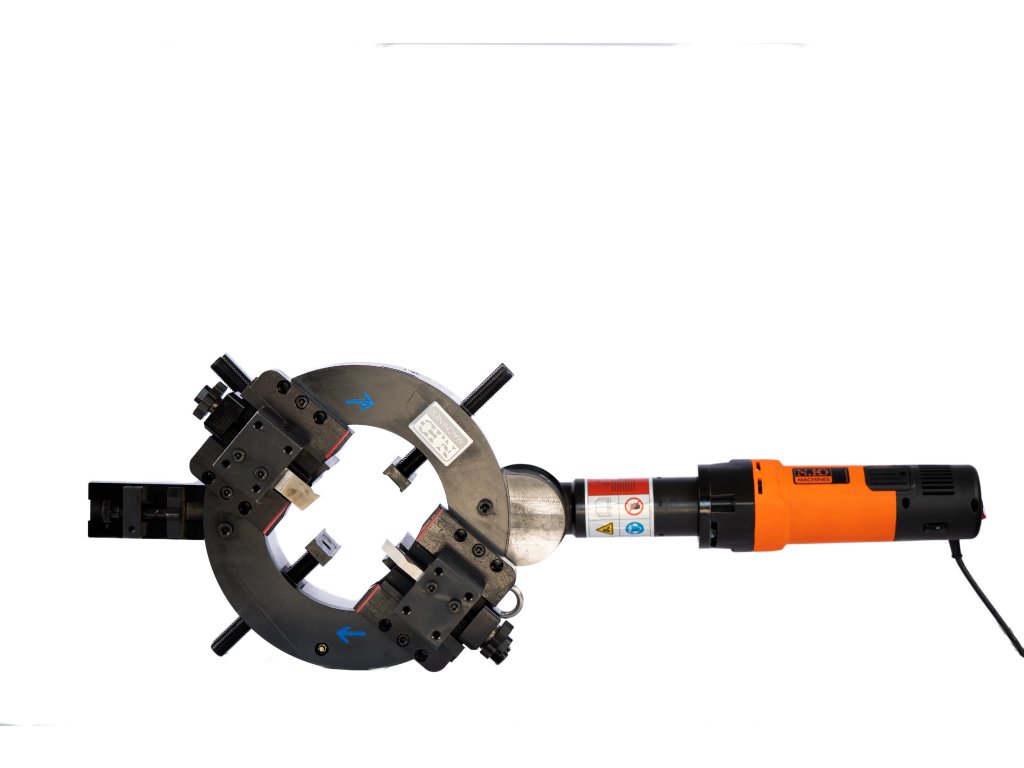

Phyton 230ES je stroj prstencové konstrukce s upínáním pomocí středících čelistí, vně trubky. Jedna polovina prstence je pevně upnutá na obráběné trubce, zatímco druhá, rotační polovina prstence, nese dva držáky nástrojů vybavené automatickým posuvem. Díky automatickému posuvu je obrábění silnostěnných trubek vysoce produktivní a komfortní.
Stroj je možné použít pouze pro řezání (dělení) trubky, nebo při použití vhodného řezného nástroje pro současné řezání i úkosování trubky v jednom pracovním cyklu.
Phyton 230ES je možné nasadit z čela trubky, nebo rozpojit na dvě poloviny a znovu spojit přímo na trubce. Toto řešení využijete hlavně v případě nekonečného vedení. Například v chemických či energetických provozech, nebo výkopech.
Phyton 230ES je stroj prstencové konstrukce s upínáním pomocí středících čelistí, vně trubky. Jedna polovina prstence je pevně upnutá na obráběné trubce, zatímco druhá, rotační polovina prstence, nese dva držáky nástrojů vybavené automatickým posuvem. Díky automatickému posuvu je obrábění silnostěnných trubek vysoce produktivní a komfortní.
Stroj je možné použít pouze pro řezání (dělení) trubky, nebo při použití vhodného řezného nástroje pro současné řezání i úkosování trubky v jednom pracovním cyklu.
Phyton 230ES je možné nasadit z čela trubky, nebo rozpojit na dvě poloviny a znovu spojit přímo na trubce. Toto řešení využijete hlavně v případě nekonečného vedení. Například v chemických či energetických provozech, nebo výkopech.
- Operace úkosování včetně J-bevel.
- Operace zarovnání čela trubky. Facing.
- Operace sjednocení a kalibrace vnitřního průměru trubky.
- Automatický posuv řezných nástrojů.
- Jen tak malý a lehký jak potřebujete pro daný rozsah prací.
- Možnost rozpojit prstenec pro montáž na průběžných potrubních systémech.
- Možnost pneu pohonu.
- Možnost výroby řezných nástrojů dle specifických požadavků na objednávku.
Technická data:
- Pracovní rozsah stroje ID - OD: 80-230 mm/3.14" - 9.05“inch
- Maximální tloušťka stěny: 80mm. (3.14“).
- Elektrický pohon o výkonu: 2000W
- Pohotovostní hmotnost stroje: 53Kg/116,8Lb
V ceně obsaženo:
- Úkosovací systém Phyton 230ES
- Nářadí pro obsluhu
- Set nástrojů
- Set středících čelistí
- Návod
- Baleno v dřevěné bedně
Obj.č. 30032
| Hmotnost | 53 kg |
