BS 120 Zařízení pro ohýbání a děrování pásoviny

2 hodnocení

Cena na poptání
  • 1 z 5

str 58 03200SET 3 str 58 03200SET 4 str 58 03200SET 2 str 58 03200SET 5



pro proudovou pásovinu 120 x 12mm

Dostupnost Na dotaz
Cena 261 360 Kč včetně DPH
216 000 Kč / ks

Parametry

Kód produktu 03200SET.NG
Značka ALFRA
Webová stránka značky alfra.cz
Kategorie ZPRACOVÁNÍ PROUDOVÉ PÁSOVINY
Záruka 2 roky


Popis

Pro proudovou pásovinu 120 x 12 mm
Univerzálním pracovním přístrojem je možné ohýbat proudovou pásovinu 120 x 12 mm (na vyžádání i 160 x 10 mm) a jednoduchým nasazením děrovacích razníků razit díry od 6,6 do 21,5 mm, stejně jako oválné otvory do délky 21 mm.

Ohýbání proudové pásoviny
Přepínač v poloze „Biegen“ (ohýbání).

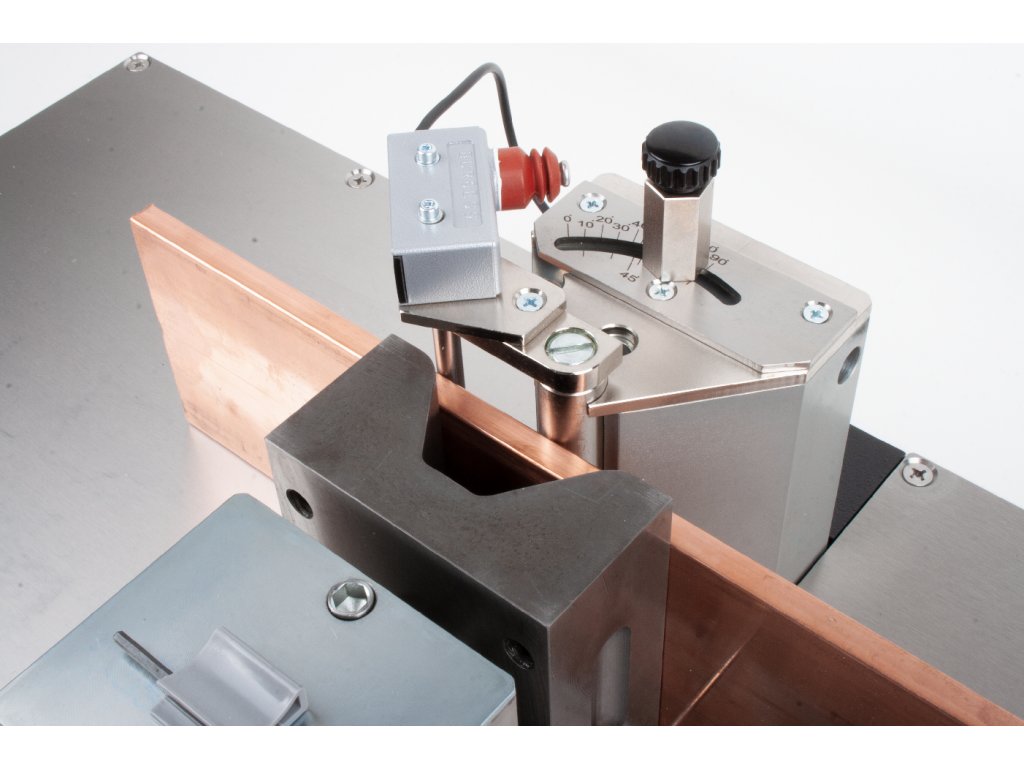

Při ohýbání se nasadí ohýbací matrice do pracovního pístu a měřicí systém úhlu ohybu do otvoru v protilehlé stěně bloku. Propojovacím kabelem se spojí základní přístroj s elektrohydraulickým čerpadlem.
Zvolený úhel se zajistí šroubem na úhlové stupnici. Protože měď pruží, doporučujeme nastavit tento úhel o 1 až 3 stupně větší než je požadováno.
Úhel prvního ohybu je třeba kontrolovat. Nastavený úhel může být nyní libovolně opakován. Ohýbací proces se vždy automaticky přeruší, jakmile se dosáhne nastaveného úhlu.

Děrování proudové pásoviny
Přepínač v poloze „Lochen“ (děrování).
Razník s neoprenovým stahovačem se vsadí do pracovního pístu a zajistí šroubkem.
Podle šířky pásoviny a podle rozmístění děr je nutné pomocí ručního kolečka pracovní hydraulicky blok plynule zvýšit nebo snížit. Boční stupnice ukazuje výšku středu otvoru.
Doporučuje se nadůlčíkovat pásovinu s následujícím nastavením centrovacího hrotu razníku na tento důlčík. Automatický zpětný chod razníku je zaručen neoprenovým stahovačem.

Technické parametry
Ohýbání
Cu max: 120 x 12 mm
Úhel ohybu: přes 90°
Nejmenší délka ramene ohybu: 45 mm
Nejmenší ohyb tvaru U: 100 mm
Nejmenší ohyb tvaru Z: 72 mm (závislé na tloušťce materiálu)
Údaje se týkají lišty Cu 120 x 10 mm

Děrování
Děrování Cu: pr. 6,6 - 21,5 mm
oválné do max. délky: L = 21 mm
Max. tloušťka Cu: 12 mm
Max. šířka materiálu : 110 mm
Rozměry pracovního stolu: 700 x 410 x 410 mm

Hmotnost: 60 kg


Příslušenství:

  • Obj.č.: 03200 - Samostatné zařízení BS 120
  • Obj.č.: 03201.NG - Elektrický měřící systém úhlu ohybu
  • Obj.č.: 03202.L - Ohýbací matrice R10
  • Obj.č.: 03203 - Délkový doraz s jemným nastavením
  • Obj.č.: 03228 - Ohýbací nástroj s pohyblivými čelistmi (120x10 mm Cu)
  • Obj.č.: 03246 - Nástroj pro ohýbání stupňů se 2 páry přítlačných desek pro stupně 5 a 10 mm (max. rozsah: 100x5mm / 60x10mm Cu)

Doporučujeme použít s: Elektrohydraulickou pumpou AHP-M1 (obj.č. 03857)
Hmotnost 64 kg
